霍尔开关在电梯称重检测装置中的应用

返回列表 来源:未知 浏览: 发布日期:2020-09-28 08:46:21【

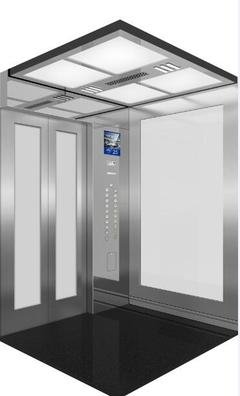

轿厢是电梯用以承载和运送人员和物资的箱形空间,其一般均设有重量运载的设定范围,如果超过这个范围会对人们的生命安全造成损害,可是,现有的电梯轿厢的运载范围,通常是通过在轿厢上设有注明牌来提醒轿厢的额定人数和重量,而没有明显的警示作用,所以往往电梯轿厢会运载超过正常的范围重量,一方面给电梯造成了损坏,使得其缩短了其使用寿命,另一方面,还给人们的生命造成了危险,而现有的电梯超载检测装置,其结构简单,测量不精确,没有报警功能,更不能设定所载重量的范围值,所以使用呆板,效率不高。

霍尔开关电梯超载检测装置包括轿厢、固定装置和测量控制器,其特征在于:所述轿厢的底面设有安装口和减震橡胶垫,所述固定装置包括固定架和磁体,所述固定架包括顶面板、底面板和连接板,所述顶面板连接在连接板的顶面,所述底面板连接在连接板的底面,所述磁体包括第一磁体和第二磁体,所述第一磁体安装在顶面板的底面,所述第二磁体安装在底面板的顶面,所述测量控制器安装在轿厢内,所述测量控制器的底面设有连接口,所述连接口与安装口相连通,所述测量控制器设有的连接口内安装了调节尺,所述调节尺的一端设有霍尔开关。

霍尔式电梯超载检测装置在具体使用过程中,使用者将调节尺安装在轿箱的底面,通过轿箱的安装口和测量控制器的连接口对准连通,将调节尺安装在测量控制器的安装口内并与内部系统连接,而调节尺的另一端连接霍尔开关,当轿厢在空载时,调整调节尺,调至霍尔的第一和第二磁铁中间位置,这时,霍尔的电压为零;当轿厢有载重时,轿厢底部下移,产生霍尔电压,假设为正,根据霍尔电压与位移的线性关系,得到载重量,超过一定电压就会触发报警模块连接的扬声器报警,起到警示的作用;当轿箱空载时,霍尔电压的值可表现出轿厢的非正常状态,触发测量控制器的提示功能,提醒检查维修;通过霍尔开关用于位移测量,两块永久磁铁同极性相对放置,将线性型霍尔置于中间,其磁感应强度为零,这个点可作为位移的零点。

霍尔开关电梯超载检测装置,通过霍尔开关的设置,便于移动感应;通过调节尺的设置,便于测量;通过测量控制器的设置,精确检测电梯的载重量,可触动报警模块,通过扬声器报警,还可通过LCD显示屏显示实时载重的重量,明确控制的范围,通过控制按钮的设置,便于设置,控制范围便于提醒,整个装置,安装方便,测量精确,成本较低,提高了安全性。

1、通过霍尔开关的设置,便于移动感应,载重的变化与霍尔电压成线性关系,且磁场上下部分方向不同,即霍尔电压正负不同,可更精确、快速得到载重的情况及空载时减震橡胶的变形量,便于及时更换;通过调节尺的设置,便于测量;

2、通过测量控制器的设置,精确检测电梯的载重量,进而触动报警模块,通过扬声器报警,还可通过LCD显示屏显示实时载重的重量,明确控制的范围;

3、整个装置,安装方便,测量精确,成本较低,提高了安全性。
