霍尔开关在智能车位锁中的应用

返回列表 来源:未知 浏览: 发布日期:2020-09-27 09:50:57【

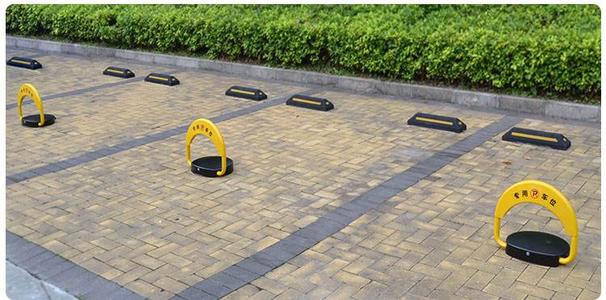

车位锁作为小区和各种停车场所的车位管理器具,它的使用可避免因各类车辆随意停放而阻塞道路影响交通顺畅通行,车位锁可以改善和提高小区及停车场周边环境的整洁度和安全性,但目前车位锁因其价位高,维护成本高,使用门槛相对较高,一般只在中高档小区和设施先进的停车场上使用,而普通的住宅小区及停车场使用的很少。

鉴于以上原因一种便捷、可靠、低电耗的智能车位锁被开发出来。这种霍尔感应限位的智能车位锁,其特征在于车位锁的限位方式由传统的开关型限位变换成霍尔感应限位,同时通过简洁的结构设计和使车位锁进入休眠状态等方式,降低了电耗,也降低了车位锁制作成本,减少了用户后续的维护成本,使其成为适合用于普通住宅小区和停车场的高性价比车辆停车管理用的智能车位锁,非常实用。

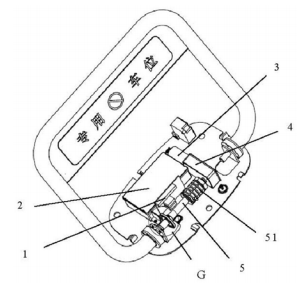

智能车位锁,包括控制单元、电池组、电机、减速装置、传动组、霍尔开关组、摇臂组、太阳能组及箱体组,其特征在于所述霍尔感应组包括磁环和霍尔开关,所述磁环有三个区域,N极区、S极区和无极区,所述磁环与所述传动组联动,所述霍尔与所述控制单元电连接,所述霍尔开关为两个,所述两个霍尔开关分别感知其所在的磁环区域,所述控制单元处理霍尔开关传来的信息。

所述控制单元执行移动终端发送的指令,所述移动终端包括手机和遥控器,控制单元收到移动终端发来的指令和判断霍尔传来的信息后,向电机发出指令,所述电机带动减速装置和传动组转动,传动组带动摇臂组完成解锁、上锁、复位等动作,所述传动组也同时带动磁环转动,而随着磁环的转动,所述霍尔开关将其感应到的磁环区域信息实时传送给控制单元。

当控制单元在车位锁静止时,处于休眠状态,当移动终端向控制单元发出信息时被唤醒,进一步地,当外力作用于摇臂组使摇臂组改变状态时也将被唤醒,此时控制单元中的蜂鸣器报警,同时控制单元按霍尔开关传来的磁环区域信息,发送指令给电机,电机带动减速装置和传动组使摇臂组完成复位。
