霍尔开关在罩极电机中的应用

返回列表 来源:未知 浏览: 发布日期:2020-09-29 08:35:07【

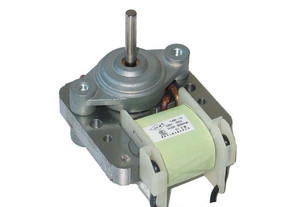

罩极电机又叫罩极式电动机(Shaded Pole Motor),是单相交流电动机中的一种,通常采用笼型斜槽铸铝转子。它根据定子外形结构的不同,又分为凸极式罩极电动机和隐极式罩极电动机。

罩极电机结构简单、成本低而被广泛应用到各个领域。目前市场上的罩极电机均无检测系统,电机转速过高会导致电机大幅度升温,影响电机的使用寿命。




针对现有技术的缺陷和不足,提供一种带霍尔开关检测器的罩极电机,其结构简单合理的。

带霍尔开关的罩极电机,包括罩极电机、霍尔开关、反馈支架,罩极电机包括转子组件、定子、输出轴和主绕组,转子组件包括转子铁芯、前固定端盖和后固定端盖,还设有端盖在后固定端盖上,端盖和后固定端盖同轴设置,霍尔反馈单元连接,端盖内还设有磁钢。霍尔开关在电机工作时能够实时的检测电机的转速,可以避免因转速的变化而导致影响罩极电机的使用寿命。


工作原理
在本设计中,端盖能够对内部的霍尔和磁钢进行保护,避免外部的污染物对霍尔开关产生影响,其次,放置外部的磁性物质掉落到磁钢上,有利于监测的稳定性和可靠性。端盖的内壁上设有辅助槽,辅助槽用于放置霍尔开关,在工作过程中不会受到电机振动产生的影响,保证了霍尔的检测精度,磁钢设于输出轴上。输出轴带动磁钢转动,以产生供霍尔检测的变换磁场,霍尔开关将检测值通过反馈接头发送至反馈单元。

反馈接头与罩极电机外的反馈单元连接,反馈单元与控制面板连接,罩极电机上还设有控制单元,控制单元与控制面板相连,反馈单元将转速反馈到控制面板上,通过预先设定的转速范围相比较来判断罩极电机是否正常工作。
