霍尔开关在电动干衣机行程控制中的应用

返回列表 来源:未知 浏览: 发布日期:2021-01-14 09:27:33【

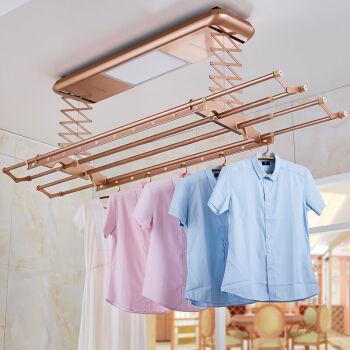

霍尔开关在电动干衣机行程控制中的应用随着社会的进步和生活水平的不断提高,人们对生活环境的要求也越来越高。随着电动干衣机的出现,人们可以通过控制器或遥控器直接实现烘干衣物和照明的多种功能,无需人工操作,方便快捷,提高了人们的生活质量。

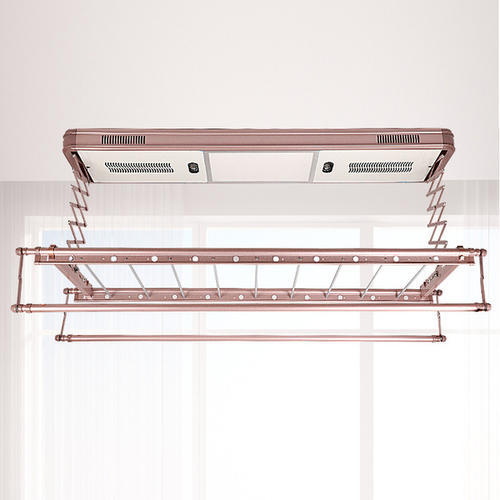

电动晾衣机,主要包括用于烘干衣物的晾衣杆和安装在天花板上的升降机构。升降机构包括电机、由电机驱动的绕线轮和从壳体两端伸出的钢丝绳。钢丝绳的下端系在晾衣杆上,钢丝绳的另一端缠绕在缠绕轮上:钢丝绳由电机驱动,从而实现下一步晾衣杆的提升或释放。升降机构的控制是通过控制电机的正反转来实现的,这是本技术领域的现有技术。然而,如何在晾衣杆上升或下降到一定位置时停止,即如何控制电机停止转动,是提升机构的关键。

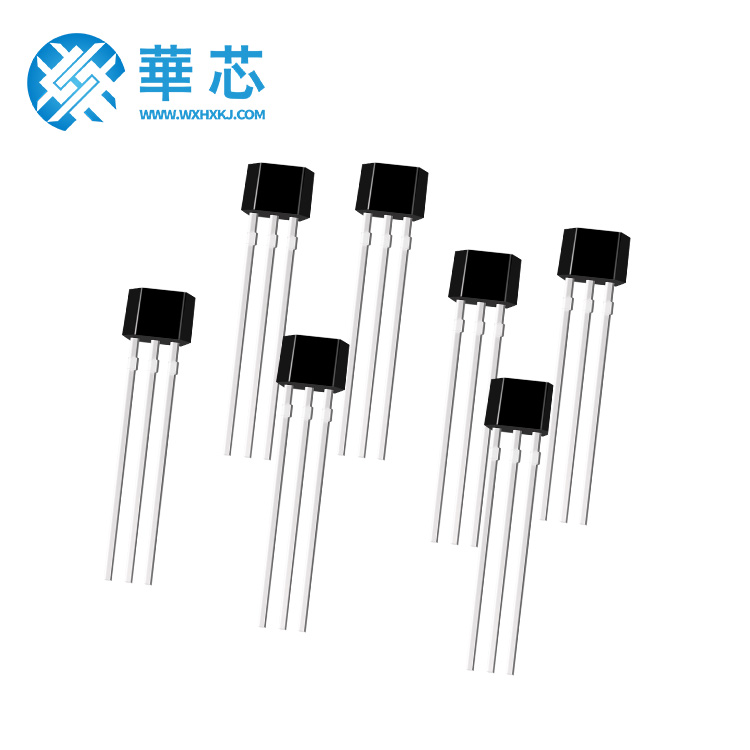

通过霍尔开关监控其工作行程和位置的电动晾衣机,该装置结构包括升降机构,升降机构包括带蜗杆的电机和由上壳和下壳组成的壳体。蜗杆的前端伸出电机并穿过壳体。壳体上设有分别与蜗杆啮合的左蜗轮组件和右蜗轮组件。蜗杆螺旋齿的前端装有磁环,磁环对应的下壳上嵌有底座,盖板上嵌有电路板元件,盖板内的电路板元件与元件连接,霍尔元件在电路板元件上的位置与磁环的位置相对应。

当磁环旋转到建议的圈数(圈数是蜗杆的圈数,对应于晾衣杆的建议提升距离)时,磁环对应于霍尔元件。霍尔元件检测信号,通过电路板组件传输信号,并将信号传输到外部电路板,外部电路板通过控制电路控制电机的运行,从而可靠地控制与升降机构相连的晾衣杆的升降。
