霍尔开关在吊扇转速调节中的应用

返回列表 来源:未知 浏览: 发布日期:2021-01-13 09:01:20【

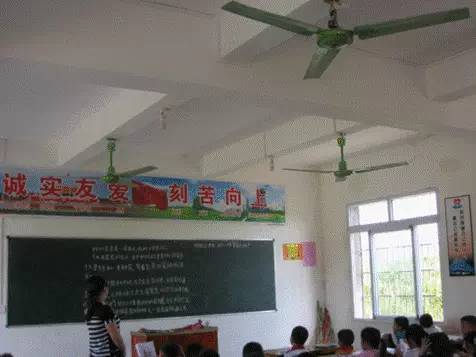

现在教室或者工作室的吊扇都是成排摆放的,大部分都是一个控制器控制。当控制器与吊扇协同工作时,这将导致一个或多个吊扇的速度调节。控制器控制的风扇很难区分,给我们的生活带来很大不便。


一种可提示转速变化的吊扇,包括吊杆、上盖、提醒装置、风叶、下盖、转子、霍尔元件、定子和控制器,其特征在于吊杆底端安装有霍尔元件,提醒装置安装在上盖的外表面,控制器包括调速器,控制器的核心为微处理器,霍尔的输出端与控制器的输入端相连。

吊扇转子永磁体结合霍尔元件。吊扇转动时,带动转子转动。当转子产生的磁感应线穿过霍尔表面时,吊杆底部的霍尔会发出脉冲信号。当转速改变时,霍尔元件发出的脉冲信号的频率也会改变。微处理器检测到脉冲信号变化后,控制器控制上盖外表面的蜂鸣器工作。控制器的核心微处理器检测霍尔的信号变化或直接检测调速器的电压变化来控制吊扇外壳提醒装置,可以快速准确地反映吊扇转速的变化,使人们能够准确识别控制器控制的电扇。


当转速恒定时,即霍尔发出的脉冲频率稳定,微处理器检测到脉冲信号的频率变化为零时,控制器控制上盖外表面的蜂鸣器关闭,可以很容易地识别出控制器控制转速的吊扇发生了变化,实用性强,霍尔元件和微处理器成本低,抗干扰性强,系统稳定性强。
