霍尔开关在电热袋电控限压装置中的应用

返回列表 来源:未知 浏览: 发布日期:2021-01-07 08:23:28【

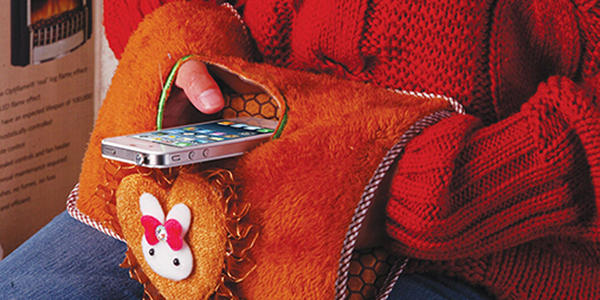

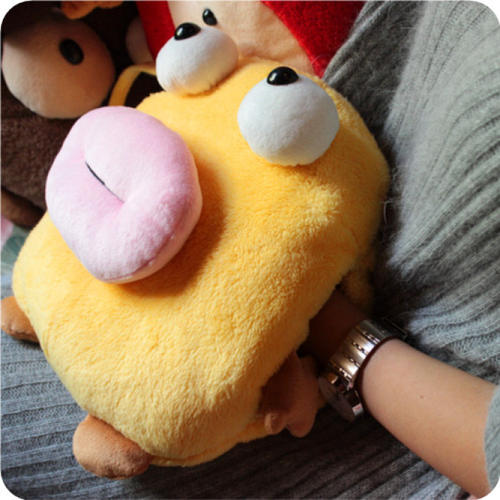

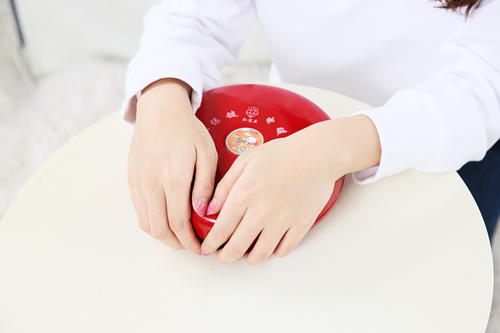

市面上出售的电热袋里装的是水,用电加热水,贮热取暖。为了防止在水被过度加热,蒸汽过多膨胀时,上臂和下臂中的微动开关离开,微动开关关闭电源,停止加热,从而达到限制热量的目的。这种限位装置的主要缺点是需要大的电源架,成本高,使用和携带不方便。微动开关是一种机械开关,可靠性差,使用寿命有限。另一种限压装置也是利用微动开关的通断来达到限压的目的,其控制方式是在电热袋中。上袋壁上设有密封盖,盖内设有微动开关,微动开关由一组联动机构控制,开关的通断由联动机构的滑动控制。


联动机构的滑动由密封盖外磁铁的位移控制,磁铁的位移由固定在电热袋下壁的连杆拖动。在初始通电时,磁铁吸引联动机构,使开关接通,开关通电加热。当电热袋内的气体压力过大时,电热袋的上下壁隆起,固定在下壁上的连杆带动磁铁向下移动,磁铁与联动机构分离,联动机构弹回,关闭微动开关,切断电源,从而达到限压的目的。该装置纯机械连接,结构复杂,可靠性差,生产装配复杂。


一种霍尔式暖水袋电控限压装置,其特征在于:在电热水袋的上壁内侧设有无底的密封盖,底部用弹性胶膜密封,胶膜由密封盖旋压,使密封盖与水隔离,密封盖底部设有与袋内水相通的孔。霍尔开关焊接在密封盖内的电路板上,并与插头相连通,通过它输入工作电源,输出控制电压。贴膜上有一个凸出的柱子,柱子顶部嵌有磁铁,磁铁与电路板上的霍尔开关对齐,远离霍尔开关。霍尔开关通常是打开的。当电加热袋开始通电加热时,霍尔开关远离磁铁,输出高电位,驱动电子开关打开,从而为电加热袋供电加热。一旦加热过度,袋内压力增大,胶膜被向上推,使胶膜柱上的磁铁靠近霍尔开关,使其输出低电位,然后关闭外部电子开关,停止供电,从而达到限制压力的目的。


与普通机械微动开关相比,霍尔开关具有比产品小、寿命长、灵敏度高、耐高温、结构简单等优点。
