霍尔元件在高灵敏度倾斜开关中的应用

返回列表 来源:未知 浏览: 发布日期:2021-01-05 09:18:31【

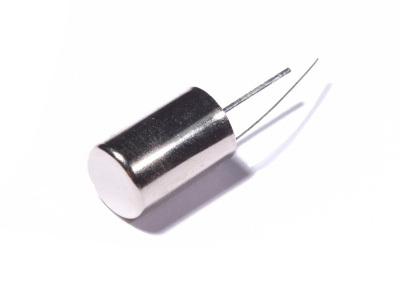

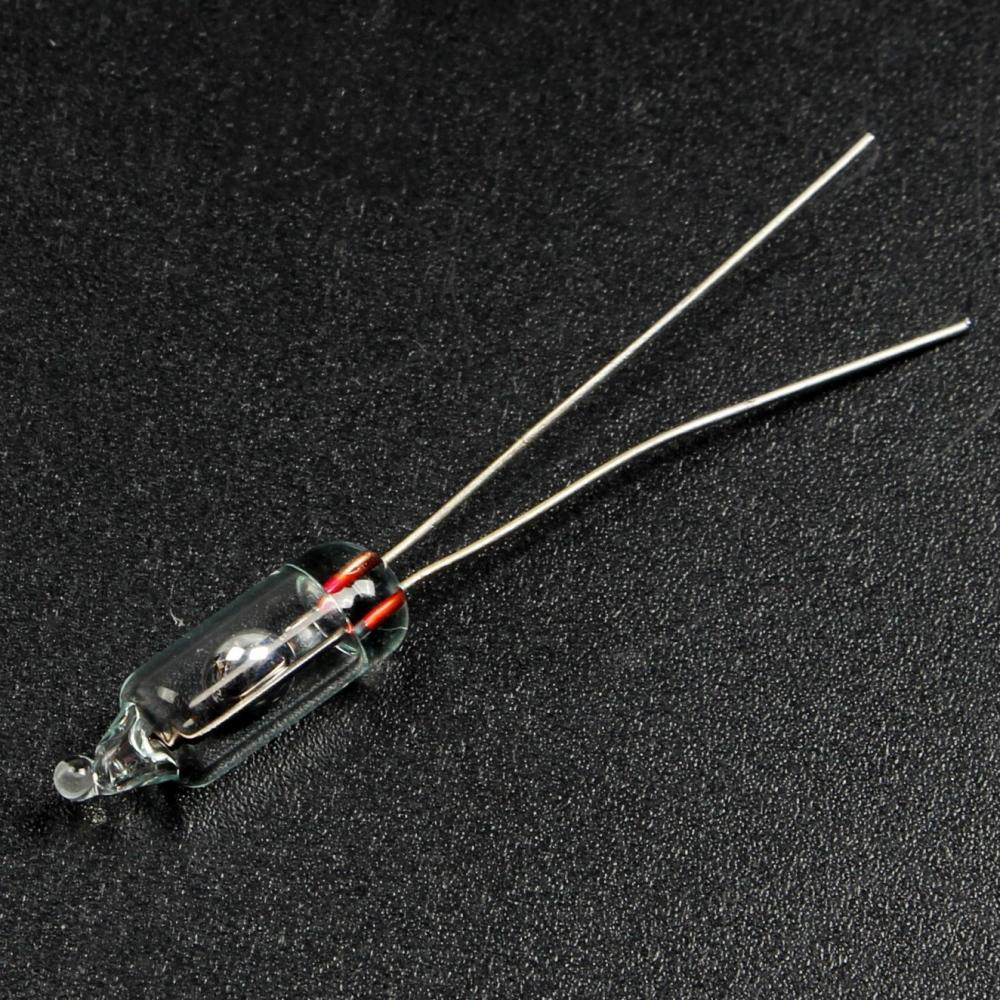

倾斜开关广泛应用于各种电气设备中,实现自动滚动保护和自动切换。目前,倾斜开关主要是重量型倾斜开关和水银开关。重量型开关是一种在倾斜时使用悬挂重量来按压机械开关进行操作的装置。水银开关是一个长容器,两端连接着两个电极。一小滴银放在容器的内腔中。当开关倾斜时,水银珠由于重力作用流向容器下部,同时接触两个电极,使电路闭合。



重型倾斜开关灵敏度低,重物容易卡住,可靠性差;水银开关灵敏度高,运行可靠。但是,由于汞有毒,容易造成环境污染,应该用新的电子技术来代替。


一种可替代水银倾斜开关的倾斜开关模块,主要利用霍尔效应原理工作。其结构包括壳体、开关组件和滚轮,壳体具有条形封闭内腔,滚轮置于壳体内腔中,开关组件安装在壳体的一端.
由于壳体内腔充满了油,滚子就浮在油中。当开关倾斜时,如果霍尔元件的一端稍高,滚轮向其滑动,内部磁铁靠近霍尔元件,否则远离霍尔元件,靠近输出低电平,远离输出高电平。控制器通过电压信号的变化相应地控制开关。该装置灵敏度高,可靠性好,无重金属污染。
