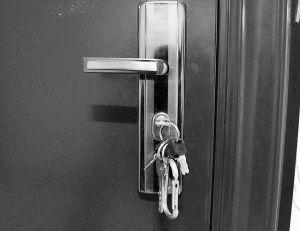

防盗门在现代生活中被广泛使用。然而，面对沉重的生活压力，用户往往在打开和关闭门锁后，将钥匙留在门锁上。如果钥匙被他人拿走或复制，将严重危及家庭和个人的人身和财产安全。




一种实用的钥匙未拔出智能提醒系统，具有检测钥匙锁定时间、响铃提示、通过远程通讯通知安全部门的功能，确保主人忘记拔出钥匙后，钥匙在短时间内被主人或安全部门工作人员取走，有效避免因钥匙丢失造成的经济损失。


该装置主要由锁孔传感器、单片机、模块和无线门铃连接组成。门内安装有单片机、模块和无线门铃，门锁内的扭簧处安装有锁孔传感器。锁孔传感器与单片机连接，单片机与模块连接，单片机与无线门铃无线连接。

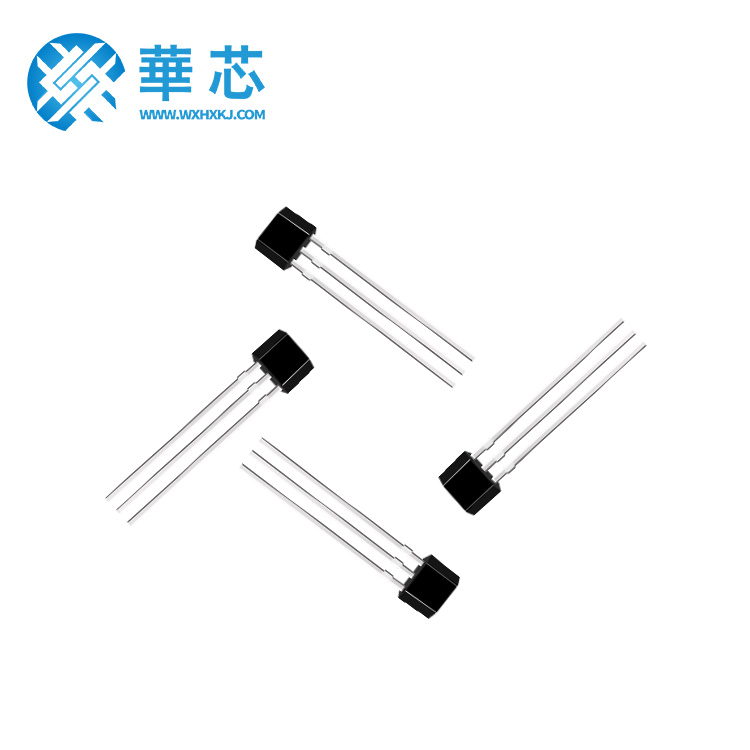

钥匙孔传感器是霍尔元件和磁铁的组合，根据是否发生霍尔效应来检测钥匙是否插入。霍尔元件和磁铁安装在门锁内的扭簧上。当钥匙插入门锁转动时，扭簧与磁铁接触，产生霍尔效应。霍尔元件检测到钥匙插入，向单片机发送信号开始计时，单片机开始计时。定时器到达指定时间后，单片机向门铃发出信号，门铃报警。如果钥匙在门锁上停留一段时间后，单片机向无线通信模块发送信号，使无线通信模块向保安室发送信号。
