线性霍尔开关在传声器中的应用

返回列表 来源:未知 浏览: 发布日期:2020-11-25 08:22:11【

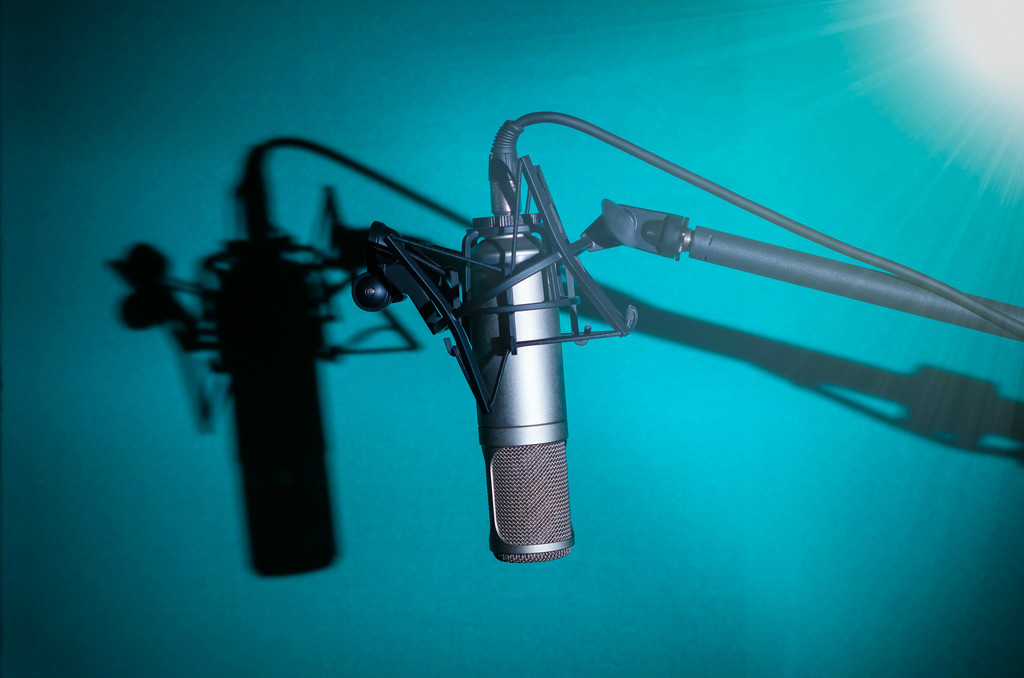

传声器是常见的电声器件,常用的有动圈传声器和电容传声器等类型。

动圈传声器工作原理:动圈式传声器的音圈处在磁铁的磁场中,当声波作用到音模上并使其产生震动时,音模带动线圈产生相应的震动使音圈切割磁力线而产生感应电压,从而产生声到电的转换。但是动圈式传声器具有体积大、灵敏度低的缺点。


而电容传声器是利用电容量变化而因其发生点转换作用的传声器。它也是由一个振动膜片固定电机组成的一个间距很小的可变容器。振动膜片在声波的作用下快速振动。这样振动膜片与固定电极件的间距也会发生变化,随之也引起了电容量的变化。在潮湿环境下会丢失灵敏度,在辐射源环境中会灵敏度劣变甚至完全丧失灵敏度。

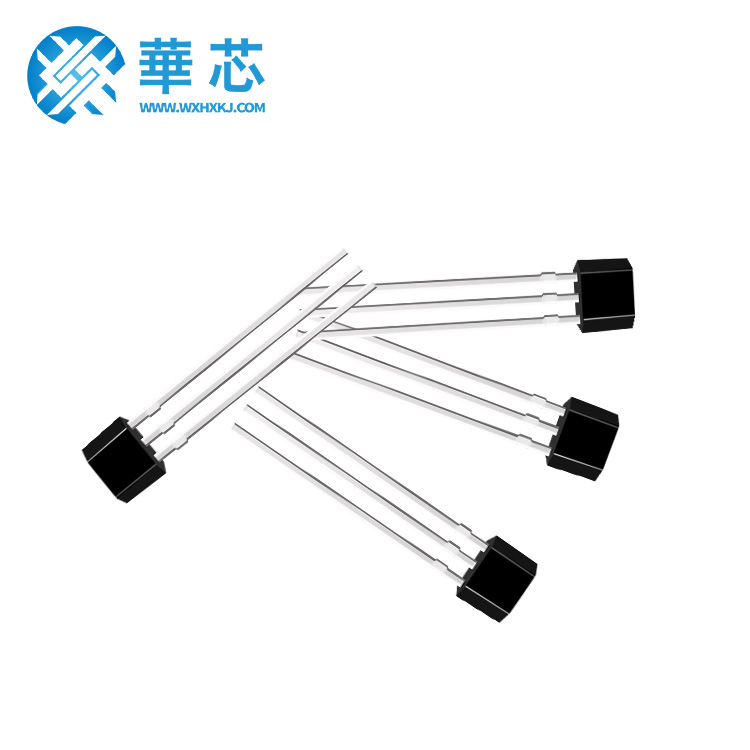

发明者利用线性霍尔开关元件来代替动圈或者电容,因为霍尔开关具有结构牢固,体积小,重量轻,寿命长,安装方便,功耗小,频率高(可达1MHZ),耐震动,不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。 霍尔线性元件的精度高、线性度好,并且霍尔开关元件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高(可达μm级)的特点。

工作原理
外部的声音经入声口进入该霍尔传声器内部,使得磁性振膜产生振动,振动改变了磁性振膜与背极板之间的距离,与背极板上的线性霍尔开关之间的磁场强度也会发生对应的变化,这种磁场强度的变化经由线性 霍尔开关转换为输出电信号。这样就实现了“声音产生振动,再产生磁场变化生成电信号这样一个声、磁、电的转换过程,从而实现传声功能。
