霍尔开关超高速发动机测速中选型

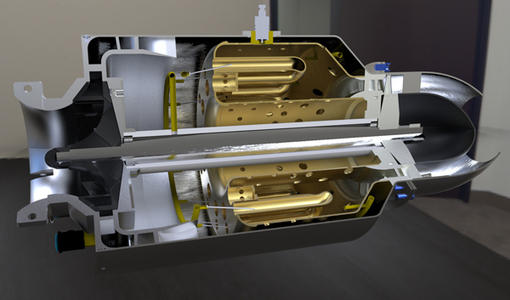

涡轮喷气发动机是一种依赖燃气流产生推力的涡轮发动机,通常用作高速飞行器的动力。涡轮喷气发动机启动时,往往采用启动电机将发动机转子带转到阈值转速以上。启动电机的离合器在低速时保持联接状态,带动涡喷发动机转子达到特定的转速时,离合器脱开,发动机转子正常工作。因此,需要测速装置来实时检测启动电机的转速,当检测转速达到要求时,控制系统使离合器脱开。然而,启动电机的转速一般达到万转以上,普通的测速装置通常难以达到要求。
超高转速测速是一般的测速器难以完成的任务,而霍尔开关可以在电路中作开关信号检测应用,原理在于控制端监测记录器脉冲信号,这个原理也同样适合应用于计数中。当磁铁靠近霍尔后,霍尔输出的脉冲信号被控制电路接收并记录累计。
但并不是所有的霍尔都能用于测量这种超高转速的测量,霍尔开关有单极霍尔开关,全极霍尔开关(分非微功耗型和微功耗型),双极锁存霍尔开关,线性霍尔开关。
而线性霍尔一般模拟数据输出,输出电压呈线性变化,不能用于测速。
全极霍尔微功耗型(如HX6383)因为其微功耗的芯片设计,使它无法有高的工作频率,10hz/s,一般用于触发频率不高的开关中。测速是肯定不行的。非微功耗型(如HX6474),3Khz/s的工作频率也不能胜任此工作。
单极霍尔根据工艺和材料的差异不同测量的频率范围也有所不同,相对于单极霍尔,双极锁存型(如HXS41H),这种霍尔开关适合应用于电机中,电机本身就是高速转动的,在电机中帮助电机换相和测速,其频率可高达69khz/s,这种一万转速上的测速频率也是不在话下的。

超高转速测速是一般的测速器难以完成的任务,而霍尔开关可以在电路中作开关信号检测应用,原理在于控制端监测记录器脉冲信号,这个原理也同样适合应用于计数中。当磁铁靠近霍尔后,霍尔输出的脉冲信号被控制电路接收并记录累计。
但并不是所有的霍尔都能用于测量这种超高转速的测量,霍尔开关有单极霍尔开关,全极霍尔开关(分非微功耗型和微功耗型),双极锁存霍尔开关,线性霍尔开关。

而线性霍尔一般模拟数据输出,输出电压呈线性变化,不能用于测速。
全极霍尔微功耗型(如HX6383)因为其微功耗的芯片设计,使它无法有高的工作频率,10hz/s,一般用于触发频率不高的开关中。测速是肯定不行的。非微功耗型(如HX6474),3Khz/s的工作频率也不能胜任此工作。

单极霍尔根据工艺和材料的差异不同测量的频率范围也有所不同,相对于单极霍尔,双极锁存型(如HXS41H),这种霍尔开关适合应用于电机中,电机本身就是高速转动的,在电机中帮助电机换相和测速,其频率可高达69khz/s,这种一万转速上的测速频率也是不在话下的。
