水平尺在建筑和实验室等方面应用广泛，传统的气泡式水平尺简单易生产，但可观性差，难以看准。一些电子式水平尺结构复杂，成本高，不便宜于推广应用。本文利用摆式机构和两个线性霍尔传感器设计一种电子式水平检测尺，该水平尺灵敏度高，结构简单，便于制作。

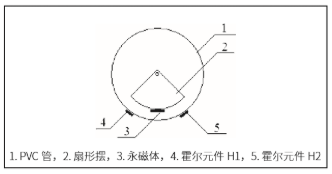

传感器探头采用直径为23mm、长为10mm的PVC管制作骨架，采用厚为0.5mm的透明塑料制作盖板，在PVC管圆心处安装转轴，在转轴上悬挂一个扇形摆， 摆的底端粘贴一长方形永磁体，PVC管的外面粘贴两个线性霍尔元件H1和H2，并接通+4.5V电源。当永磁体当霍尔元件处于H1和H2中间位置时，H1和H2输出电压相同，当PVC管旋转让磁铁靠近H1， H1输出电压高于H2，反之H2输出的电压高H1。

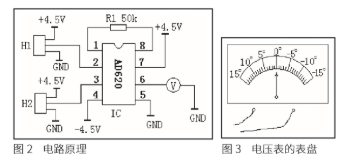

采用一个仪表放大电路对H1和H2输出的电压进行差动放大和阻抗变换，放大倍数设计为约2倍，电阻R1设计为50k2，线性霍尔元件H1和H2的输出连接到仪表放大电路的引脚2、3。仪表放大电路的输出连接电压表，电压表的指针零位调整到表盘的中央，正电压输入时，指针向右偏转。

设备与工作原理
需要准备PVC管、透明塑料片(厚0.5mm)、线性霍尔元件、永磁铁、仪表放大器、可调电阻(50k) 、电压表头，钮扣电池若干，有机玻璃板。

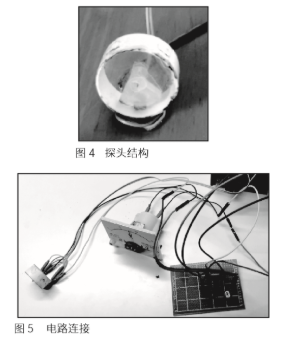

可调电阻(50k) 、电压表头，钮扣电池若干，有机玻璃板。按图1制作好传感器探头，线性霍尔元件H1和H2相距8mm，扇形摆的半径9mm，扇形摆能绕中心轴自由转动。

连接好电路，将电压表头量程改装成土1V。用有机玻璃板制作-个长方形盒子，用作水平尺外壳。
