霍尔开关在矿山磁力脱水槽控制系统中的应用

返回列表 来源:未知 浏览: 发布日期:2020-06-19 08:29:03【

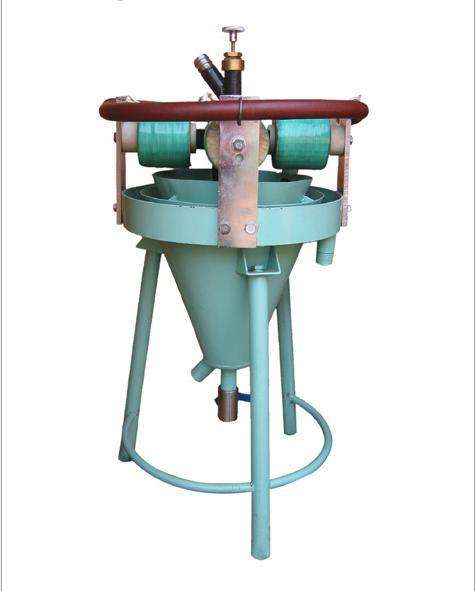

矿山磁力脱水槽
磁力脱水槽也叫磁洗槽,它是一种磁力和重力联合作用的选别设备,广泛应用于磁选工艺中,用它脱去矿泥和细粒石,也可以作为过滤前的浓缩设备用,从磁源上分有永磁脱水槽和电磁脱水槽两种。生产实践表明,处理天然磁铁矿时,磁系周围的磁场强度为(240- 400) *102 安/米;处理烧磁铁矿时,磁场强度应高于此数值。



工作原理
磁力脱水槽的工作原理和选分过程磁力脱水槽是磁力和重力联合作用的选别设备。在磁力脱水槽内,重力作用是使矿粒下沉,磁力的作用加速了磁性矿粒向下沉降的速度,而上升水流的作用是阻止非磁性的细粒脉石和矿泥的沉降,并使之顺上升水流进入溢流中,从而与磁性矿粒分开,同时上升水流作用也可使磁性矿粒呈松散状态,把夹杂在其中的脉石颗粒冲洗出来,从而提高精矿品位。


为了能很好地把磁性矿粒和非磁性的细脉石和矿泥分开,应当使作用在磁性矿粒的磁力和重力之和大于,上升水流动力;使作用在细粒脉石和矿泥上的重力小于,上升水流动力。在选分过程中,矿浆由给矿管以切线方向进入给矿筒内比较均匀的散布在塔形磁系的上方。磁系矿粒在磁力和重力作用下克服上升水流的向上作用力而沉降到槽体底部,从排矿口排出;非磁性细粒脉石和矿泥在上升水流的作用下,克服重力作用而顺着上升水流进到溢水中。



霍尔开关传感器将反映矿浆浓度变化的磁感应强度变换成电压信号以后,将该电压信号进行线性变换后,进行放大。变换成为一个0~ 10V的电压信号。再经过由LM33 1组成的电压/频率变换电路,将电压信号转换成频率信号,经过光电隔离,将此频率信号送入单片机进行处理。
应用AT89C2051单片 机对脱水槽进行控制以实现工业上的自动化,通过霍尔开关传感器进行时时采集浓度,由V/F转化通过NTI中断口进行测频,由P3.0、 P3.1、 P3.5串行驱动74HC595显示频率值,通过键盘可设置控制参数,由P1.0和P1.1控制继电器工作,控制电机正反运行,提升和降落阀门实现浓度的自动控制。
