霍尔开关的全自动照明控制系统中的应用

返回列表 来源:未知 浏览: 发布日期:2020-06-16 08:31:11【
长期以来,一些公共场所的照明设备几乎全部采用手动开关来控制。由于人们节能意识不强、没有随手关灯的习惯,这种控制方式经常会出现“长明灯”现象。随着人们节能和增效意识的加强,人们也对照明控制系统向高效节能和智能化的方向发展提出了要求。目前,主要利用门磁。红外感应、超声多普勒和声光控等感应原理作为触发方式,组成延时自熄开关用于照明控制电路。这类控制方式虽然实现了自动化,但由于电路延时时间固定,而人们使用照明时间长短不同,所以使用不太方便。又由于目前使用的几种开关中,按钮开关的按钮易出故障,导致开关不能正常工作。


触摸开关经触摸变脏后,遇到潮湿天气,灯会一直亮着,而且在公共场所,人人都接触,既不卫生,又不安全。光控开关从性能和价格上权衡,最能被用户所接受,但是,它抗大强度噪声的能力较差红外开关中的红外传感器成本高,控制角小,电波开关作用范围较小,耗电大,若要增大作用范围,必须加大发射功窄,耗电也会随之增大。霍尔开关具有尺寸小、重量轻、无触点,外围电路简单、频响宽,动态特性好、功耗低、灵敏度高、性能稳定、使用寿命长以及调试方便等特点,已经被广泛应用于一些公共场所的照明控制。




系统结构

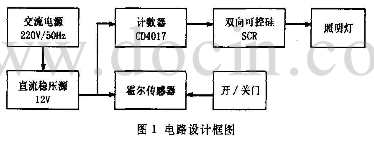

全白动照明控制系统主要由低压直流稳压电源阀电路、触发电路、照明电路、电源指示电路等组成。


低压直流稳压电源电路主要由电阻、电容、二极管、稳压二极管等元件组成。为简化结构,采用R、C阻容降压,二极管盛流,极性电容滤波,稳压二板管稳压,向各控制电路提供+12V的直流电压。

触发电路主要由磁钢、霍尔开关,十进制CD4017计数/脉冲分配器等组成。霍尔开关电路的工作电压为12V,在电源电压波动±20%的情况下均能正常工作。在无磁场时,输出为高电平,接近输人端的电源电压。在有磁场时,输出为低电平,输出波形的前后沿很陡直,过渡时间仅为几十毫秒,是一种良好的无触点开关整个电路的工作过程如下:

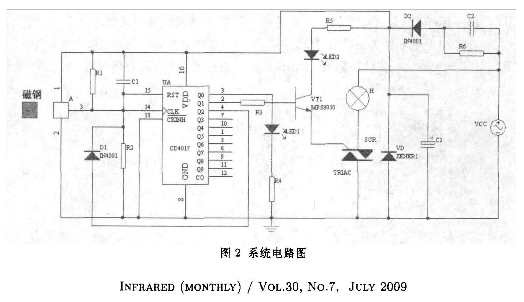

CD4017是一片十进制计数器/脉冲分配器,电路在接通电源的瞬间,有经C1、R2 微分后的尖峰正脉冲作用于CD4017的复位端R,迫使CD4017复位,Y0 端为高电平,同时LED1发绿光,表明卫生间没有人,其余输出端均为低电平。当卫生间的门关上时,安装在门上方的传感器8与门框上的磁钢接近,B 输出低电平CD4017不触发,自动控制电路不工作,照明灯不点亮。


有大开门进入时,磁钢离开传感器B,B输出高电平脉冲触发CD4017记数,Y1端输出高电平,晶体管VT饱和导通,同时推动双向可控硅SCR导通,照明灯H点亮,同时发光二极管LED2发出红光。Y0 端输出低电平,发光二极管LED1熄灭。关上门时,B输出低电平,对CD4017电路不起作用。经过任意长时间使用后,当人拉开门走出卫生间再关上门时,磁钢再次离开B,B又一次输出一正脉冲触发CD4017电路计数,Y1 端变为低电平,VT、SCR均截止,灯H、LED2 均熄灭。LEDI 和LED2作为卫生间有无人指示灯,LED2 发红光,表示里面有人而且灯H点亮;LED1发绿光表明里面无人且灯H熄灭,当Y1端变为低电平时,Y2端转为高电平,经二极管DI反馈至CD4017电路的R端,CD4017 复位,Y0 端又转为高电平,为以后使用作准备。220V 交流电经C2降压限流、D2整流、C3滤波、VD稳压后获得约12V的直流电压,供自动控制电路使用。
