霍尔开关是近年发展起来的测量控制、保护回路电流、电压的新一代工业用传感器，包括电流和电压传感器，具有与主回路隔离，容易与计算机及二次仪表联结，精度高，线性好，频带宽，响应快，过载能力强等诸多优点。


矿用开关电量检测原理

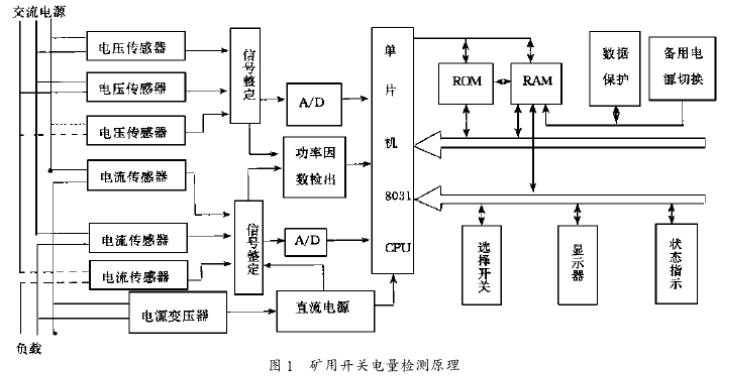

霍尔开关应用在矿用开关电路上，完成三相交流电流、电压、功率因数、电功率及电能的测量与显示。其原理框图见图1，主要包括两部分：一是霍尔电流、电压传感器即信号检测部分，可代替普通互感器的作用。二是信号处理部分，可将前级检出的电流、电压信号计算处理，测出交流电流、电压、有功功率并显示出其数值。

霍尔开关由原边电路，聚磁环，位于空隙中的霍尔器件的磁路，次级线圈，放大电路等组成。其工作原理是磁场平衡式的，即主回路电流所产生的磁场通过一个次级线圈的电流所产生的磁场进行补偿，使霍尔器件始终处于检测零磁通的工作状态。
当主回路有一大电流Ip流过时，在导线周围产生磁场，这一磁场被聚磁器聚集，并感应霍尔器件，使它有一个信号输出，经放大器放大，输入到功率放大器中，这时相应的功率管导通，从电源获得一个补偿电流Is。由于这一电流要通过很多匝导线，多匝导线所产生的磁场与主电流石所产生的磁场相反，因而补偿了原来的磁场，使霍尔开关的输出逐渐减少，最后当Is，与匝数相乘所产生的磁场与Ip。所产生的磁场相等时，Is不再增加。这时霍尔开关就起到指示零磁通的作用。

上述过程是在极短的时间内产生的，是一个动态平衡的过程，主回路电流Ip的任何变化都会破坏，这一平衡磁场。磁场一旦失去平衡，霍尔器件就有信号输出，经放大器放大后，立即有相应的电流流过次级线圈进行补偿，因此从宏观上看次级补偿电流的安匝数在任何时间都与主电流的安匝数一样，即：NpIp=NsIs式中Ns为原级匝数，Ip为原级电流，Ns为次级匝数， Is为次级电流。所以，若已知Np、Ns，测得Is，即可得到主电流p的大小。
