霍尔元件在磁钢极中的应用

返回列表 来源:未知 浏览: 发布日期:2021-02-25 09:12:08【

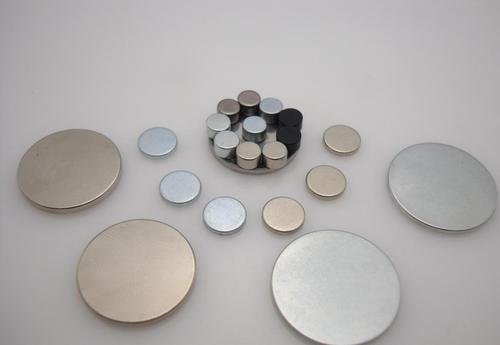

通常,磁瓦或磁环式磁钢应用于电机产品的生产和维护时,需要检查磁钢的磁极。但现有的磁钢磁极检测,都是人工用磁钢进行磁极检测,或者用结构复杂的检测机构进行检测,存在检测成本高、检测效率低或者检测设备投入成本高的问题。



一种磁钢磁极判断检测电路,其特征在于,包括霍尔元件、电压比较电路和检测输出指示电路,检测输出指示电路与电压比较电路输出端电连接,电压比较器的正相比较输入端与霍尔输出信号端电连接,霍尔元件的正面面对与待检测磁钢极性相同的磁钢, 检测输出指示电路,用于点亮并输出指示待检测磁钢的极性。



在此应用中,我们选择使用双极闩锁霍尔。这种霍尔元件可以感应磁钢磁极的变化。磁钢N极面对霍尔正面时,霍尔元件输出高电平VCC(无限趋近VCC);磁钢S极面对霍尔正面时,霍尔元件输出低电平(无限接近0v);电压比较器是用于鉴别和比较输入信号的电路。它可以用作模拟电路和数字电路之间的接口,也可以用作波形产生和转换电路。一个简单的电压比较器可以把正弦波变成频率相同的方波或矩形波。



优点:
检测简便,检测简单、准确、有效,操作识别简单、快捷,将磁钢正极性的磁信号快速简单地转换输出为检测输出指示电路指示的输出信号,检测操作简单有效,检测效率高,检测成本低。
