霍尔元件在轨迹球清洁装置中的应用

返回列表 来源:未知 浏览: 发布日期:2021-02-24 09:01:39【

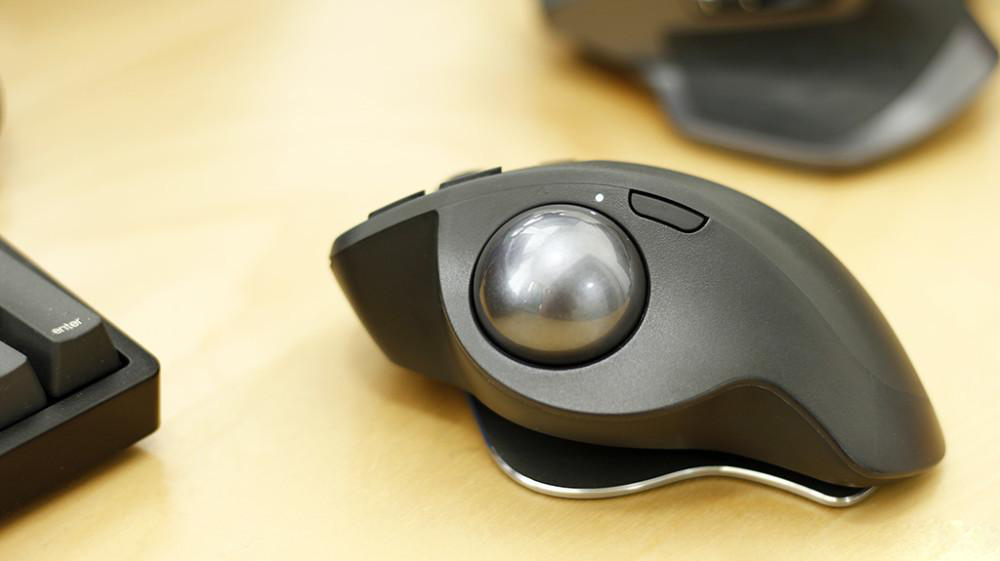

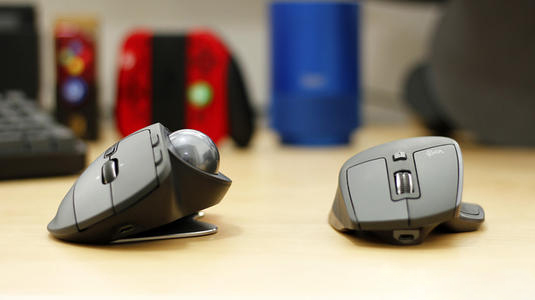

轨迹球,是另外一种类型的鼠标。轨迹球鼠标工作原理和内部结构其实与普通鼠标类似,只是改变了滚轮的运动方式,其球座固定不动,直接用手拨动轨迹球来控制鼠标箭头的移动。轨迹球外观新颖,可随意放置,用惯后手感也不错,它的最大优点就在于使用时不用像机械式鼠标那样到处乱窜,节省了空间,减少使用者手腕的疲劳。


目前,即使在光电鼠标的冲击下,仍有许多设计人员更垂青于轨迹球鼠标的精准定位。但是,传统轨迹球鼠标使用时,使用者手指上的异物(如灰尘、食物屑等)易附着于轨 迹球的球面,进而再侵入于内部,在常久使用下异物易日积月累地堆积于轨迹球装置内部,异物易遮蔽内部传感器,使得内部传感器无法感测轨迹球的球面,进而造成轨迹球装置在 操控光标上的不准确或光标无法动作,甚至造成轨迹球装置损坏。

.

一种轨迹球除尘装置,解决现有技术中的异物易通过轨迹球侵入轨迹球鼠标内部,造成轨迹球装置感应不灵敏或者损坏的技术问题,其结构包括底座、盖体、轨迹球和除尘等组件。

这种轨迹球除尘装置,通过底座承载盖体,盖体上具有通孔,用于使轨迹球穿过盖体,与感应器转动连接,固定圈胶粘于盖体上,位于通孔面向轨迹球的表壁,固定圈上固定连接有绒毛体,绒毛体的数量为多个,遍布固定圈,绒毛体采用尼龙等材质制成,材质微软,远离固定圈的一侧延伸至轨迹球的外表壁,与轨迹球的外表壁接触,在轨迹球转动时,绒毛体随轨迹球转动上下浮扫,清扫轨迹球表面粘附的灰尘或食物屑等。


第一防护块螺钉连接于底座上,并位于内腔,第二防护块与第一防护块固定连接,第二防护块采用天然乳胶材质制成,具有弹性,可变形后复原,第二防护块远离第一防护块的一侧延伸至轨迹球的外表壁,与轨迹球紧密贴合,隔离轨迹球上的灰尘等,防止有异物进入底座内,第二防护块靠进轨迹球的一侧具有凹槽,凹槽容纳被清理出的异物,避免异物进入底座内,螺钉拆卸下第一防护块即可进行清理,底座的内腔内设置有感应器,感应器感应轨迹球转动,对相应的霍尔元件发出信号,从而确定运动轨迹,实现轨迹球的操作,防滑垫置于底座的底部,起到稳固轨迹球除尘装置的作用,促使使用轨迹球时更精准,进而解决异物易通过轨迹球侵入轨迹球鼠标内部,造成轨迹球装置感应不灵敏或者损坏的问题。
