霍尔开关在电磁陀螺中的应用

返回列表 来源:未知 浏览: 发布日期:2020-11-14 09:16:20【

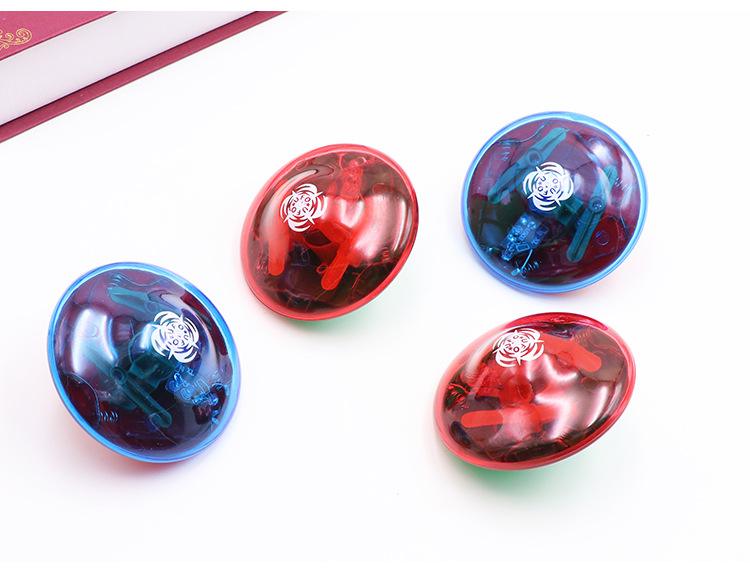

现有的陀螺玩具品种和式样繁多,多是通过拉动陀螺的拉条来驱动陀螺旋转,操 作烦琐,时间一长,容易令玩耍者厌烦。近年来出现了电动陀螺玩具,其是通过在陀螺内安装电机和电池,通过电机带动陀螺旋转,以增加玩耍者的玩耍兴趣。但是却增加了陀螺玩具制造成本,而且上述电动陀螺只能在地面上或较大的面板上旋转,难以推广。

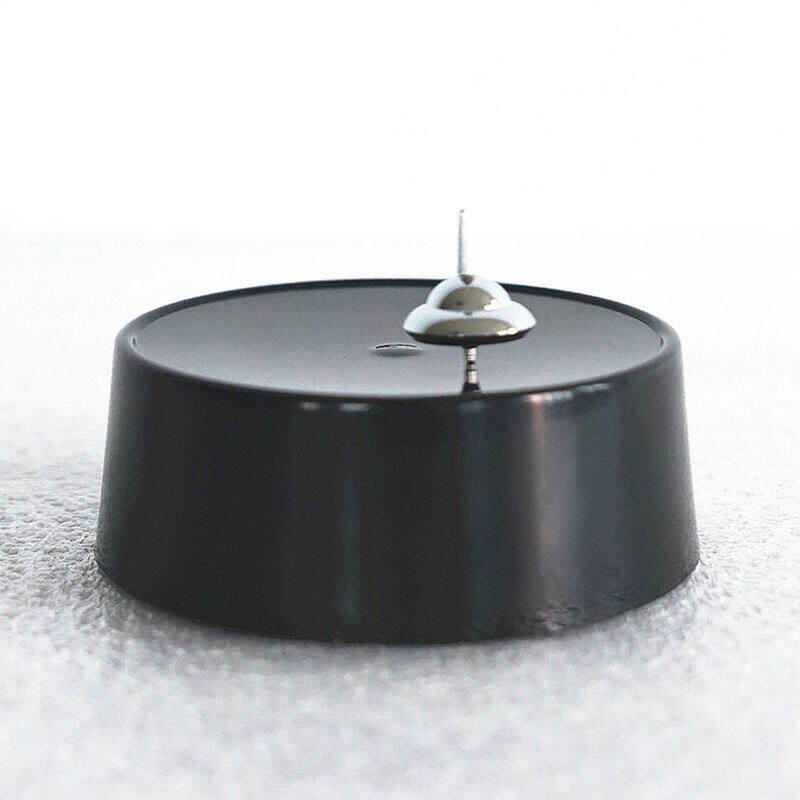

一种新型的电动陀螺玩具利用定子线圈在无接触情况下通过 霍尔开关的感应输出变换磁场带动磁铁,结合陀螺本身的自平衡效应,只要给一个初速度 (手动旋转陀螺),陀螺(作为转子)就能持续高速旋转。

这种电动陀螺结构也并不复杂,一般包括外壳、固设于外壳上端部的面板、活设于面板上的陀螺、固设于外壳下端部的底盖,陀螺上设有磁体,在面板与底 盖之间设有电磁感应控制电路板,该电磁感应控制电路板上设有驱动线圈。结构简单、性能稳定,磁性陀螺只要有电就能一直维持旋转。

工作原理
使用时,打开电源开关,在面板上手动旋转磁性陀螺,安装在电磁感应控制电路板上的陀螺驱动线圈在无接触情况下通过霍尔开关的感应输出变换磁场带动陀螺,结 合陀螺本身的自平衡效应,作为转子的陀螺就能在隐藏在面板以下的陀螺驱动线圈的驱动下只需要克服很少的摩擦力以相当高的转速持续旋转。陀螺只要有电就能一直维持旋转。
