霍尔开关在手机弹出式前置相机框中的应用

返回列表 来源:未知 浏览: 发布日期:2020-11-13 09:02:19【

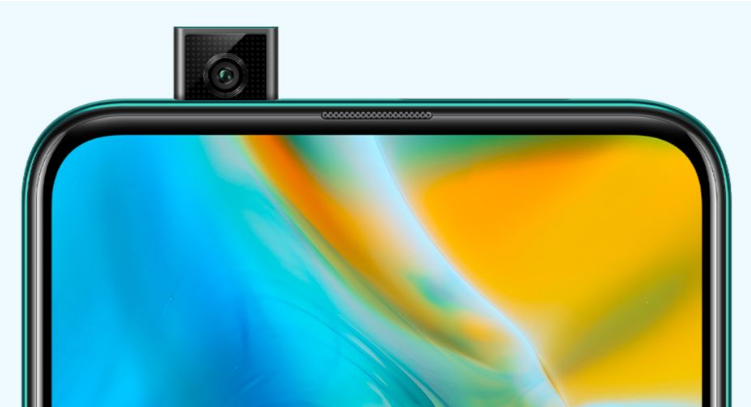

现代智能手机其外观设计也是重要的卖点之一,为了追求手机屏占比的优质外观,现在很多手机采用弹出式前置相机,这样的设计既能增加屏占比,又能防止不良APP入侵手机利用前置相机偷窥机主等问题。


弹出式前置相机应用于电子设备其结构通常包括本体、滑动组件以及检测组件,滑动组件用于在收容于本体的第一位置和自本体露出的第二位置之间滑动;检测组件包括磁性元件和霍尔开关,磁性元件和霍尔开关分别固定在本体和滑动组件上,滑动组件上设置有相机。

霍尔开关在弹出式前置相机中工作原理
滑动组件从第一位置向第二位置滑动,滑动距离大于预设校准值时,弹框提示装置可以接收到霍尔开关输出的中断信号,根据该中断信号控制滑动组件继续滑动至第二位置;或者,当推动滑动组件从第二位置向第一位置滑动,滑动距离大于预设校准值时,弹框提示装置可以接收到霍尔开关输出的中断信号,根据该中断信号控制滑动组件继续滑动至第一位置。其中,霍尔开关可以感应磁性元件产生的磁场,并根据感应到的磁感应强度确定对应的检测信号值,根据检测信号值确定霍尔开关距离磁性元件之间的距离,确定滑动组件的位置,进而确定滑动组件的滑动距离。


霍尔开关可以根据感应到的磁感应强度或者检测信号值,确定滑动组件的滑动方向,进而在中断信号中携带标识,以使相机启动装置根据中断信号,确定滑动组件的滑动方向。
