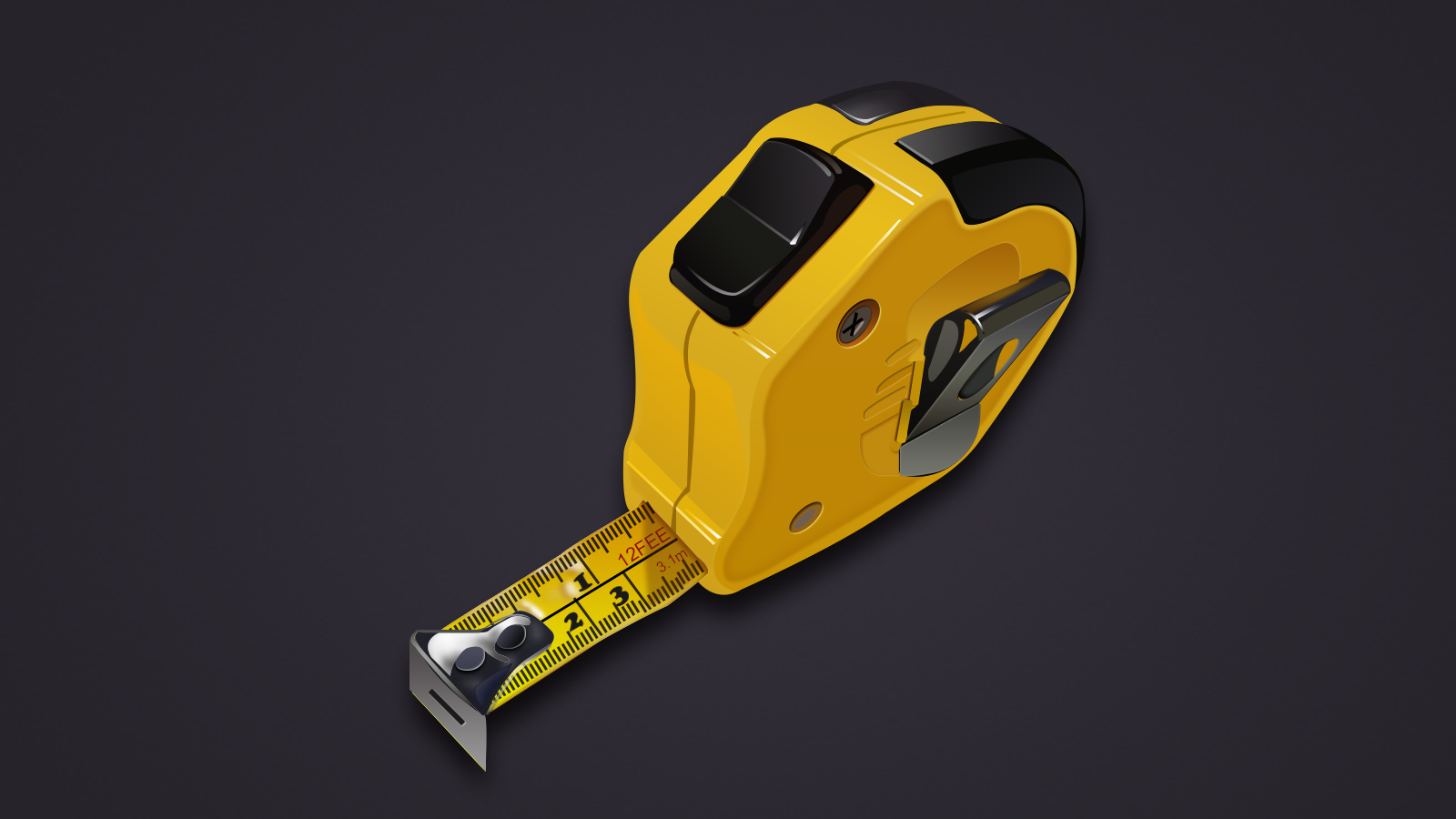

当今大多数的卷尺是钢尺或布尺。在测量长度时，需要人工读数。对于通用场所，由于不需要精确值并且不影响测量时间，因此现有的卷尺基本上可以满足需求。然而，当测量精度较高时，这种卷尺不方便，准确且不方便记录测量值。

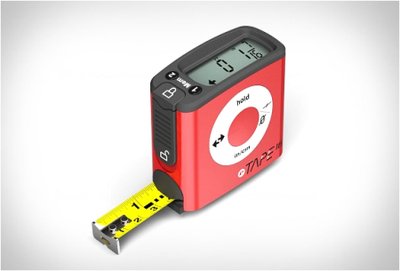

市场上有许多使用传感器作为核心测量设备的电子卷尺。核心思想是将测得的距离转换成电压信号输出寄存器以计算距离。以下是使用霍尔传感器作为主要设备的电子卷尺。

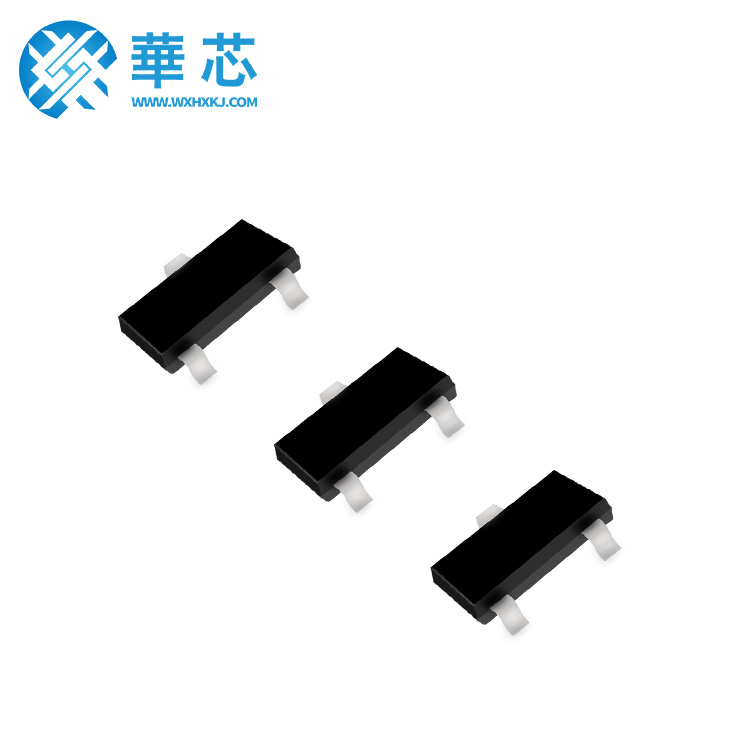

霍尔型电子卷尺包括：外壳，卷尺筒，微处理器，感应卷尺，卷尺，探测头，显示装置，控制按钮；显示装置，声音装置和控制按钮位于壳体的外壁上。它放置在外壳内部空腔的中间，可以围绕卷尺的中轴旋转：卷尺缠绕在卷尺上：外壳的右下角有一个出口，该出口与卷尺连通。内腔向下看，卷尺从卷尺伸出一端伸出孔并与下面的探测头连接：感应测量机构位于卷尺和右下角的出口之间包括脚轮，磁柱，开关型霍尔元件和脚轮底座。



在使用中，当卷尺伸出或缩回时，由于卷尺和卷尺之间的摩擦，旋转轮来回旋转。每次磁柱通过开关型霍尔元件时，都会产生一个脉冲。通过比较两个开关，霍尔元件脉冲波形可以测量旋转轮的旋转方向，并且可以使用记录的脉冲数和旋转轮的直径来计算卷尺的长度。



测量时，旋转卷尺筒，探测头在重力作用下拉动卷尺条，卷尺条由于摩擦带动旋转轮旋转，开关式霍尔元件它测量纺车的旋转，并通过电缆连接到微处理器。微处理器将旋转量转换为长度并将其不时显示在屏幕上。测量直观，准确。当到达指定位置时，声音设备将发出警报。按下定位装置固定卷尺，方便测量和计数。按下数据存储按钮以存储测量值。如果操作成功，将发出语音消息。测量长度后，无需缩回卷尺。此时，按重置按钮以重置计数并继续测量。
