霍尔开关在电子水龙头上的应用

返回列表 来源:未知 浏览: 发布日期:2020-11-18 08:26:36【

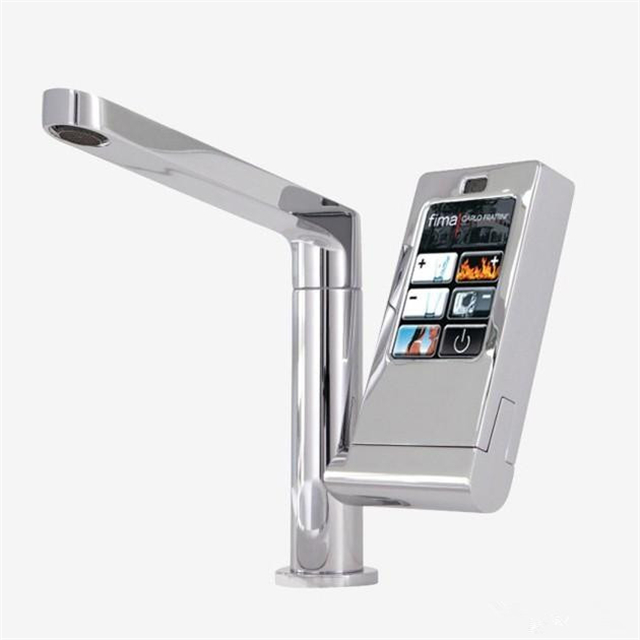

什么是电子水龙头。电子水龙头是通过电路化设计控制水龙头出水量的设备,目前的水龙头,只是单一的增加了机械阀控制出水,但对龙头出水量的控制却没有得到运用,常规龙头无定量功能,如用户用水壶接水,需要在龙头旁等待约2分钟,水满后关闭龙头。一来等待很浪费时间,二来若没及时关水,会浪费水资源,甚至可能带来其他的安全隐患。


电子水龙头其结构包括出水龙头本体,出水龙头本体上设有开关把手、出水通道和手动阀,以及手动阀复位装置,手动阀位于出水通道上,开关把手控制手动阀导通或断开出水通道,出水龙头本体上还设有电路板、电磁阀、霍尔元件、流量计和用于设定出水量的触控结构,电磁阀和流量计位于出水通道上,霍尔开关位于手动阀上或旁边,手动阀上设有磁铁,电路板分别与电磁阀、流量计、触控结构以及霍尔元件连接。


当用户需要出水龙头流出额定量的水时,用户通过触碰触控结构来设定出水量,然后电路板获得用户的设定出水量,电路板发送信号给流量计,接着再通过手动阀打开出水通道,同时磁铁靠近霍尔开关,霍尔元件产生信号并发送给电路板,然后电路板控制电磁阀打开,接着自来水依次经过手动阀、电磁阀,再从出水龙头本体流出,流量计计量出水量,当出水龙头本体的出水量达到用户的设定出水量时,流量计发送信号给电路板,电路板控制电磁阀关闭,同时电路板控制手动阀复位装置,关闭手动阀,从而实现出水龙头本体定量出水。


当用户需要出水龙头流出不定量的水时,用户直接通过手动阀打开出水通道(磁铁靠近霍尔元件)或关闭出水通道,霍尔开关产生信号并发送给电路板,然后电路板控制电磁阀打开,自来水依次经过手动阀、电磁阀,然后再从出水龙头本体流出,从而控制水龙头的出水量。因此电子水龙头可以实现定量出水、节约了用水、避免水资源浪费,也可以不定量出水,从而满足用户不同的用水需求。
