线性霍尔开关是否故障检测方法

返回列表 来源:未知 浏览: 发布日期:2020-09-10 08:48:43【
霍尔开关是一种非常实用的磁敏传感器,它的体积绩效,拥有极高的稳定性在很多行业设备中发挥着重要的作用。

 按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性,后者是检测受检对象上人为设置的磁场,用这个磁场来作被检测的信息的载体,通过它,将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等,转变成电量来进行检测和控制。

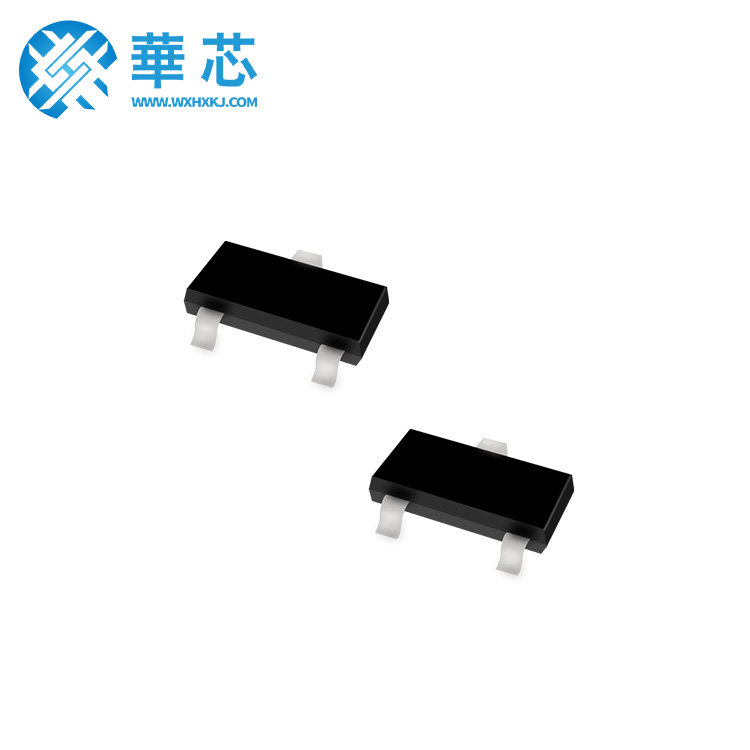

霍尔开关中的线性霍尔,输出模拟量,输出电压随着感应磁场的密度呈线性变化。

线性霍尔效应传感器 IC 的电压输出会精确跟踪磁通密度的变化。在静态(无磁场)时,从理论上讲,输出应等于在工作电压及工作温度范围内的电源电压的一半。增加南极磁场将增加来自其静态电压的电压。相反,增加北极磁场将增加来自其静态电压的电压。这些部件可测量电流的角、接近性、运动及磁通量。它们能够以磁力驱动的方式反映机械事件。

线性霍尔能够比较精确地测量磁场,如果磁场与空间位置有一一对应的关系,线性霍尔就可以精准的得到位置信息。

在产品应用中如果线性霍尔损坏基本会直接导致该产品功能无法使用,这是非常让人头疼的。但有时候其他部件的损坏也可能导致该产品的检测功能丧失,那如何判断线性霍尔开关是否损坏呢?


线性霍尔开关检测方法

1、改变磁场的大小
首先给它通电,输出端接上电压表,磁铁从远到近逐渐靠近它时,它的输出电压逐渐从小到大变化,这说明它是正常的,如果磁铁从远到近逐渐地靠近线性霍尔,该线性霍尔开关的输出电压保持不变,这说明该线性霍尔已被损坏。

2、改变线性霍尔恒流源的电流大小
磁铁保持不动(即对线性霍尔加入一个固定不变的磁场),使得线性霍尔恒流源的电流从零逐渐地向额定电流变化时(不能超过线性霍尔的额定电流),这时线性霍尔开关的输出电压也从小逐渐地向大变华,这说时该线性霍尔是好的,如果线性霍尔开关恒流的电流从零逐渐地向额定电流变化时,这时该线性霍尔的电压保持不变,这说明该线性霍尔开关已损坏。
