霍尔元件的常用电路

返回列表 来源:未知 浏览: 发布日期:2020-08-29 09:37:20【
在实际应用中霍尔元件常用到以下电路,其特性不一样,究竟采用哪一种, 要根据实际用途来选择。

1. 恒流工作电路
温度变化弓|起霍尔元件的输入电阻变化,从而使控制电流发生变化带来误差,为了减少这种误差,常采用恒流源供电,如图1所示。在恒流工作条件下,没有霍尔元件输入电阻和磁阻效应的影响。

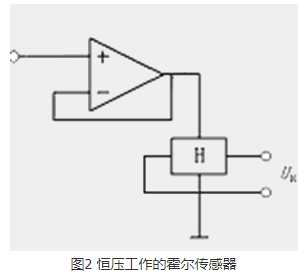

2. 恒压工作电路
恒压工作比恒流I作的性能要差些,只适用于精度要求不太高的地方,如图2所示。

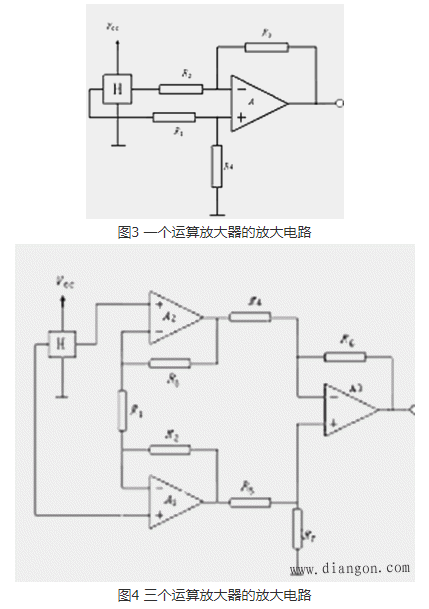

3. 差分放大电路
霍尔元件的输出电压一般较小, 需要用放大电路放大其输出电压。为了获得较好的放大效果,需采用差分放大电路,如图3所示。使用一个运算放大器时, 霍尔元件的输出电阻可能会大于运算放大器的输入电阻,从而产生误差,而采用图4所示的电路,则不存在这个问题。
