霍尔开关在气缸中的应用

返回列表 来源:未知 浏览: 发布日期:2020-07-29 08:57:51【
随着社会的发展,霍尔开关广泛应用在汽车电子控制系统中。由于我国汽车工业起步较晚,很多的霍尔元件都依赖于进口。

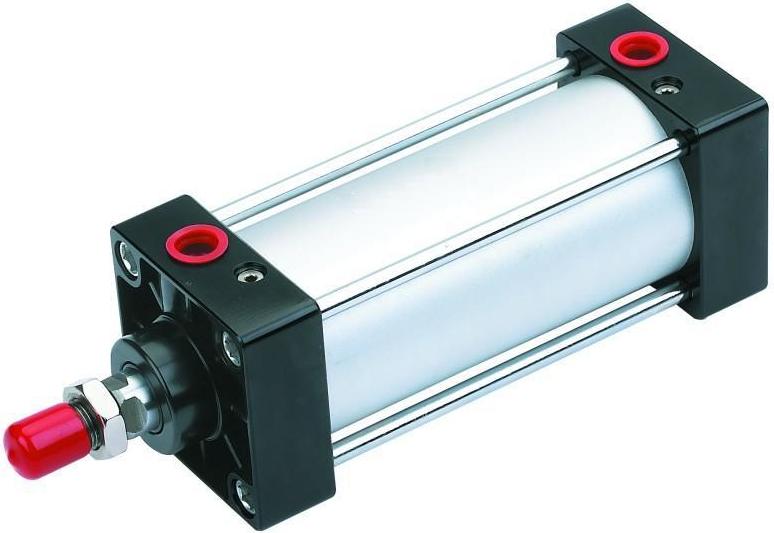

气缸上感应器的作用是什么?
作用:气缸传感器主要用于检测气缸中活塞的位置,用户可将其直接安装在气缸中使用。传感器作为一种检测装置,是实现自动控制和自动检测的首要环节,能够满足用户对于设备信息传输、处理、存储、记录、显示和控制等多种要求。

近年来,气缸传感器愈来愈呈现出了微型化、智能化。数字化、多功能化和系统化的特点。气缸是内燃机缸体上安放活塞的空腔。是活塞运动的轨道,燃气在其中燃烧及膨胀,通过气缸壁还能散去一部分燃气传给的爆发余热,使发动机保持正常的工作温度。




霍尔集成电路的磁路设计原理
汽车霍尔开关除了它的核心部分霍尔集成电路以外,相对应的磁路设计是另一个相当重要的部分。用磁场作为被传感物体的运动和位置信息载体时,一般采用永久磁钢来产生工作磁场。例如,用一个的钕铁硼磁钢,就可在它的磁极表面上得到约200~300mT的磁感应强度。在气隙中,磁感应强度会随距离增加而迅速下降。为保证霍尔集成电路的可靠工作,在应用中要考虑有效工作气隙的长度。在计算总有效工作气隙时,应从霍尔芯片表面算起。在封装好的霍尔集成电路中,霍尔芯片的深度在产品手册中会给出。因为霍尔集成电路需要工作电源,在作运动或位置传感时,一般令磁体随被检测物体运动,将霍尔集成电路固定在工作系统的适当位置,用它去检测工作磁场,再从检测结果中提取被检信息。


霍尔开关在气缸中的应用
应用:霍尔曲轴位置传感器,凸轮轴位置传感器

功用与类型:曲轴位置传感器(CrankshaftPositionSensor,CPS)又称为发动机转速与曲轴转角传感器,其功用是采集曲轴转动角度发动机转速信号,并输入电子控制单元(ECU),以便确定点火时刻喷油时刻。

凸轮轴位置传感器(CamshaftPositionSensor,CPS)又称为气缸识别传感器(CylinderIdentificationSensor,CIS),为了区别于曲轴位置传感器(CPS),凸轮轴位置传感器般都用CIS表示。也叫同步信号传感器,它是个气缸判别定位装置,向ECU输入凸轮轴位置信号,是点火控制主控信号。
