为了满足治疗时患者的摆位需求，多数医用直线加速器的治疗床具有左右、前后上下运动以及等中心旋转和床体旋转等功能。由于治疗床的前后移动距离有限，在对某些部位(如腹部以下等部位)进行治疗时，患者需要尽可能地从治疗床的床头上床，会受到机头的阻碍，导致不便。
新型加速器的治疗床采用了非常独特的设计，增加了床面滚动控制系统。通过控制床面前后滚动的旋钮，即可对患者前后位置随意进行调整，根据旋钮的旋转角度和方向可以改变床面的运动速度和方向。

系统组成

该系统由霍尔开关控制旋钮驱动放大器、电动机、变速箱、滚轮和旋转床面等构成。


线性霍尔开关

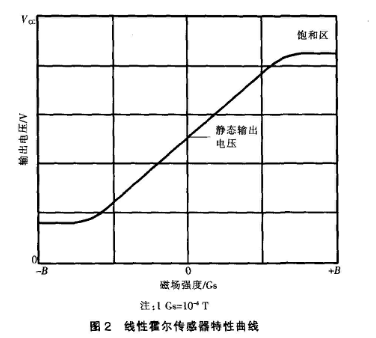

把霍尔元件、温度补偿电路、放大器等做在一个芯片上，封装起来就构成了集成霍尔开关，也称为霍尔集成电路：集成霍尔传感器主要分为线性型和开关型2种。前者输出模拟量，后者输出数字量，其主要元件均是利用霍尔效应原理制成的。加速器床面滚动控制系统采用的是线性霍尔，它是一个三端器件，在很宽的磁感应范囿内具有较好的线性度，如图2所示。其中普脚1和管脚2是霍尔元件的偏置电流1e输入端，管脚3是霍尔电压的输出端。偏置电流的设定由外部基准电源给出。静态时的输出是2个输人端电正之和的一半，如果将输人两端的电源设置为等值正负电源，则静态输出为0 V。一般规定，当外加磁场的S极接近霍尔电路外壳上打有标志的一面时，作用到霍尔电路上的磁场方向为正;当外加磁场的N极接近霍尔电路外壳上打有标志的一面时，作用到霍尔电路上的磁场方同为负。由于霍尔器件只对垂直与霍尔片表而的磁感应强度敏感，因此必须令磁力线和霍尔片表而垂直，通电后即可由输小电压得到该位置被测磁场的磁感应强度。如图2所示，随着磁场强度的增强，输山电压呈线性上升，当磁场强度超过定的范围后，进入饱和状态。它在磁感应强度为-0.064~+0.064 Gs(1 Gs=l0^-4 T)范围内，输出电压为0.5~4.5 V，并具有较强的电流输出能力(10 mA连续，20 mA最大)。

霍尔开关在床面滚动系统中的应用

霍尔器件需要工作电源，由于电源线和信号线连接的限制，不利于霍尔器件做旋转动作。因此，将它位置固定不动，通过旋转磁体来实现磁场的变化。霍尔开关的控制极接到+6 V的直流稳压电源上。电流恒定静态时它处于N极和S极的中心点，电压输出为0 V，电动机处于静止状态。当床面控制旋钮旋转时，磁体随旋钮转动，它随旋转方向的不同，分别处于S或N极磁场。

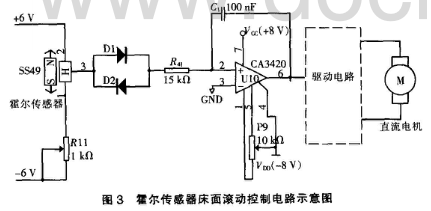

其所处磁场强度随旋转角度发生变化，因此产生不同极性的正比于磁场强度的输出电压，用于控制电动机的旋转方向和转速。直流激励时电路示意图，如图3所示。它随着旋钮的转动方向不同，可以检测出正或负的磁场，放大器的输出将被驱动为正或负。
