如何使用霍尔开关测量转速?

返回列表 来源:未知 浏览: 发布日期:2020-05-11 09:41:00【
霍尔开关广泛应用于我们的生活中。比如我们生活中使用的一些电器和测量仪器,比如冰箱、空调、微波炉和智能水表等等。霍尔开关可以用来测量转速,那您知道如何测量吗?带您来了解。

如何使用霍尔开关测量转速?


有许多测量的方法,根据脉冲来计数,测量转速的方形法主要包括M法(测频法),t法(测周期法)和MPT(频率周期法)。该系统采用M法(测频法)。由于转速是通过单位时间内的转数来衡量的,因此大多数转速都是在转换过程中有规律的重复运动。根据霍尔效应原理,在电机转轴上的转盘边缘固定一块永磁体。当转盘随测量轴转动时,磁体也会同步转动。旋转圆盘下方安装有霍尔装置。当转盘随轴转动时,在磁体产生的磁场的影响下,霍尔装置输出一个脉冲信号,其频率与转速成正比。

式中:n是电机的转速;p是电机每转的脉冲数;t为输出方波信号的周期,直流电机的转速可根据公式计算。

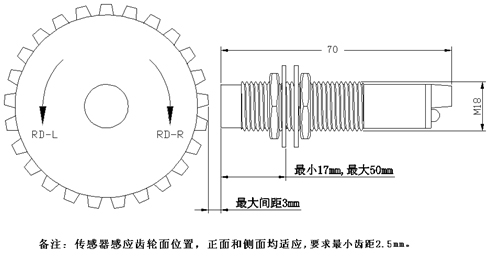

测量电机转速的第一步是将电机转速表示为可被单片机识别的脉冲信号,以便进行脉冲计数。作为转速测量系统的传感器,霍尔开关具有结构牢固、体积小、重量轻、使用寿命长、安装方便等优点。因此,选择霍尔开关来检测脉冲信号。其基本测量原理如图是当电机转动时,带动它运动,产生相应频率的脉冲信号,经信号处理后输出到计数器或其他脉冲计数装置,测量转速。

霍尔开关测速方案


霍尔开关转速测量方案的霍尔效应是指当磁场作用于载流金属导体和半导体中的载流子时,横向电势差的物理现象。当电流通过金属箔时,如果在垂直于电流的方向上施加磁场,在金属箔的两侧将会产生横向电势差。利用霍尔效应可以设计和制造各种传感器。霍尔电势差UH的基本关系是:
公式中:KH―霍尔系数;n―每单位体积的载流子或自由电子的数量;q―电子电量;I―电流通过;B―垂直于I的磁感应强度。

用霍尔效应的表达式:UH=KHIB。当被测物体装载有N个磁体时,物体每转磁场变化N次,霍尔电势相应地变化N次。输出电位可被放大,整形,计数电路可测量被测旋转物体的转速。
