霍尔元件的正负极怎么分辨?

返回列表 来源:未知 浏览: 发布日期:2019-12-19 13:41:32【
霍尔元件是一种对磁性非常敏感的元器件,根据输出信号的不同,霍尔元件可以分为开关型霍尔芯片和线性霍尔芯片。

所谓霍尔开关型芯片,就是对磁极的N极或者S极非常敏感,当磁极靠近时输出高电平或者低电平,磁极离开后电平翻转。这种霍尔元件常用在接近开关、到位开关或者电机中。这种芯片一般为三个引脚。

开关型霍尔元件的正负极区分

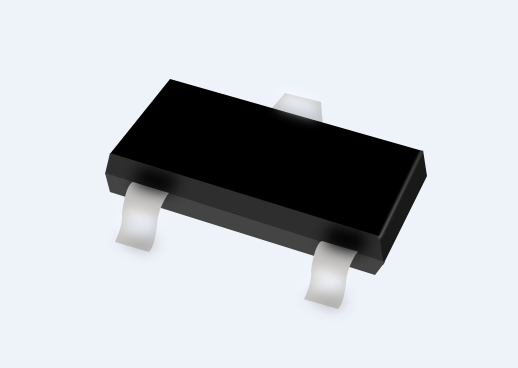

开关型霍尔元件有三个引脚,分别是电源正、电源负和信号输出,面向芯片的丝印面,从左到右依次是电源正、电源负、信号输出。SOT23贴片封装的芯片如下图所示。

将芯片正面放置,左下为电源正,右下为信号输出,上面为电源负。

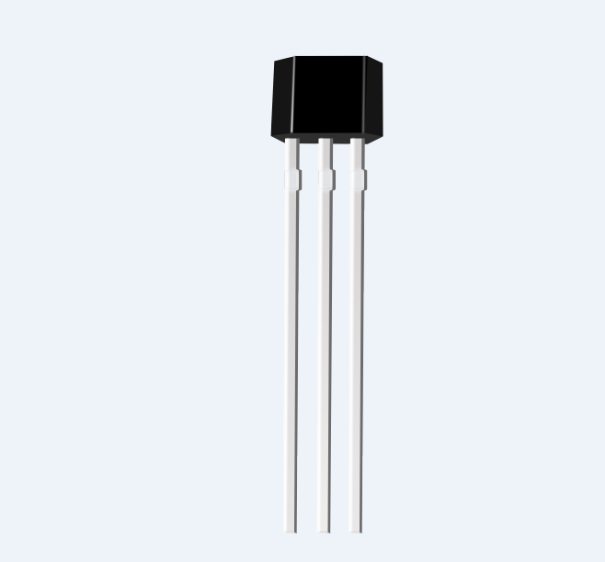

线性霍尔的正负极区分
所谓线性霍尔元件,是指将磁通量转化为电压信号的芯片,输入和输出满足一定的线性关系,通常用在设计霍尔电流传感器等。这种霍尔元件一般三个引脚,如下图所示,霍尔元件正面朝上,靠左正极,中间负极,右边是信号线。
