霍尔开关在便携式DVD中的应用

返回列表 来源:未知 浏览: 发布日期:2021-04-13 08:48:24【
传统的便携式DVD通常使用两个机械开关,一个是LCD显示屏背光开关,用于关闭显示屏时关闭显示屏背光;另一个是读碟机构顶盖的检测开关,相当于光驱进出其它DVD光盘仓的检测开关。当读盘机构顶盖关闭,顶盖打开时,禁止读盘,防止读激光光盘伤人眼睛。

传统的机械开关是用金属制成的,具有易氧化、机械一致性差、易机械变形、生产中手工焊接、易产生不良、使用寿命短等缺点。如果机械开关结构改变,开关将失效。如果超过机械开关的使用寿命,开关将失效。因此,有必要用新型的开关代替机械开关,以提高便携式机器的质量,使控制更加可靠和人性化。

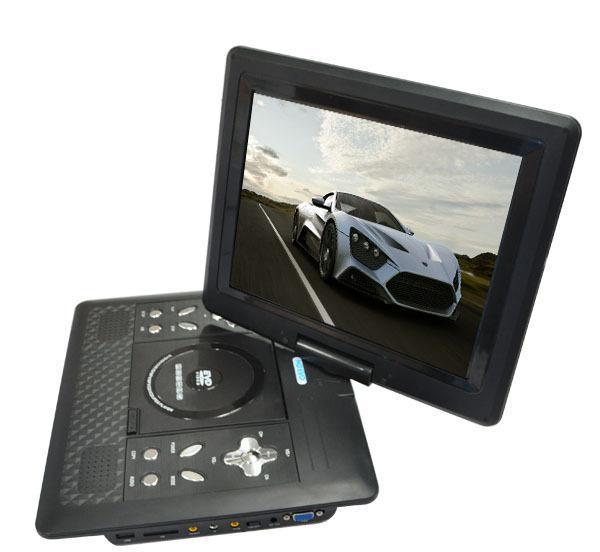

便携式DVD,包括DVD主机、通过折叠轴与DVD主机连接的LCD显示模块以及用于检测DVD主机是否与LCD显示模块接合的第一感测装置。第一感测装置检测DVD主机和LCD显示模块的接合或打开状态,并向控制模块输出相应的信号,控制模块控制LCD显示器关闭或打开模块背光。

霍尔开关是基于霍尔效应的新型可靠开关。当磁铁靠近霍尔开关时,霍尔开关中的霍尔元件在磁场作用下在霍尔元件上产生霍尔电压。霍尔电压将被开关中的运算放大器放大并输出到施密特触发器。施密特触发器触发后,驱动后端的MOS管来控制电压,MOSFET的导通和关断表现在霍尔开关外部引脚的电平变化上。只要控制模块采集到开关外部引脚的变化,就可以实现相应的控制。霍尔响应速度非常快。当霍尔开关感测到磁场输出到相应的电平状态时,它只有大约150微秒。这样,控制模块可以及时接收到液晶显示模块的捕捉信号,并尽快关闭液晶显示模块的背光,有利于节约电能。
