霍尔开关在电磁安全锁中的应用

返回列表 来源:未知 浏览: 发布日期:2021-03-30 08:52:22【
按照国际标准,全功能数控机床需要关闭和启动,也就是说,如果机床需要启动,必须关闭机床防护门,在机床运行过程中不能随意打开防护门。防护门为单扇门时,安全门开关的外壳通常安装在机床外防护罩的固定部位,插销安装在活动防护门上。传统安全门开关的工作原理是:电磁铁断电时,机床防护门关闭,插销插入安全门开关的头部,插销被锁定装置机械锁定,机床防护门无法打开,机床可以运行;打开机床防护门,电磁铁通电,通过锁紧装置解锁插销,机床防护门即可打开,机床无法启动。有相应的插销插拔、电磁钳、断电状态的检测信号。




现有安全门开关结构复杂,故障率高,断电或安全门开关故障后,打开防护门、开锁、维修安全门开关都比较麻烦。

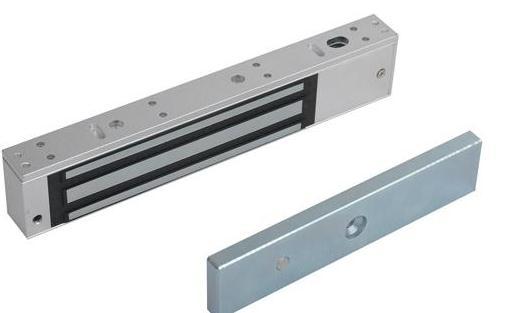

一种电磁力锁定安全门开关,包括左右对应设置的左支架和右支架,其特征在于:左支架面向右支架的侧面活动连接有吸盘,吸盘面向右支架的侧面固定连接有磁铁;右支架与朝向左支架设置的吸盘电磁铁、霍尔开关和六芯插头固定连接,霍尔开关对应磁铁设置,吸盘电磁铁对应吸盘设置;六芯插头的两个触点对应霍尔,检测霍尔开关的通断信号;六芯插头的另外两个触点对应吸盘电磁铁,控制吸盘电磁铁的通断。



当机床防护门关闭时,左支架靠近右支架,霍尔开关的信号接通,吸盘电磁铁通电,吸盘电磁铁产生的磁力吸引吸盘,从而锁定机床防护门。当需要打开机床防护门时,吸盘电磁铁断电,吸盘电磁铁磁力消失,机床防护门可以打开,霍尔开关信号断开,机床不能同时启动。

该装置利用吸盘电磁铁的吸引力作为机床防护门的锁紧力,简化了安全门开关装置的结构;该装置通过霍尔开关的信号检测机床防护门是否关闭,从而判断机床是否可以打开,性能稳定可靠,维护使用方便。
