线性霍尔元件应用在防水鼠标中

返回列表 来源:未知 浏览: 发布日期:2021-02-22 09:02:22【

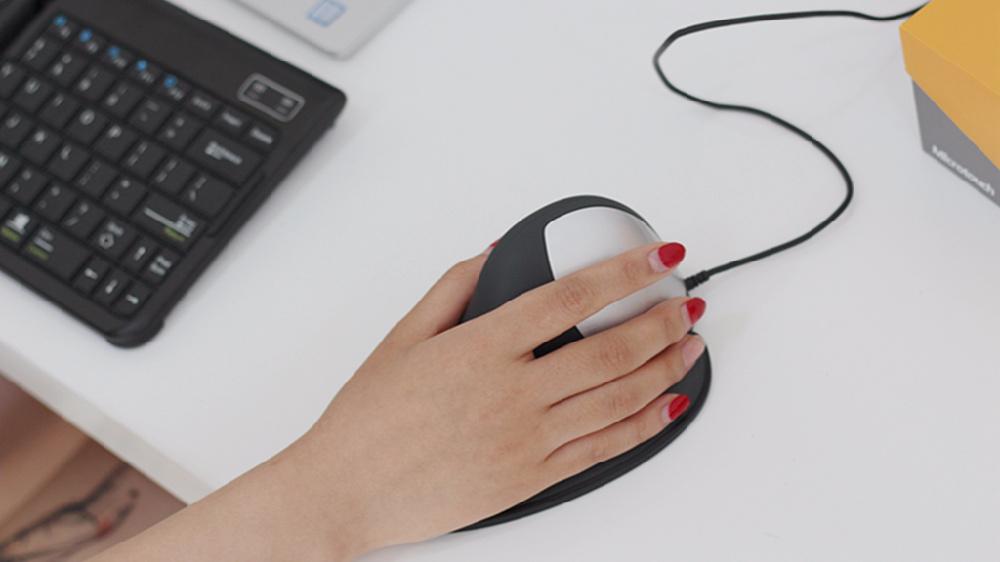

鼠标是计算机的外部输入设备,也是计算机显示系统纵横坐标定位的指示器。鼠标的使用是为了让电脑的操作更简单快捷,而不是键盘繁琐的指令。鼠标根据工作原理分为机械鼠标和光电鼠标。机械鼠标主要由滚球、滚轮和光栅信号传感器组成。当你拖动鼠标时,它带动滚球旋转,进而带动滚轮旋转。安装在滚筒末端的光栅信号传感器收集光栅信号。传感器产生的光电脉冲信号反映了鼠标在垂直和水平方向的位移变化,然后通过计算机程序的处理和转换控制光标箭头在屏幕上的移动。



现有机械鼠标上的左右键和滚轮为机械结构,左右键按下后与PCB上的电路接触,从而输出电信号触发设置键命令,滚轮通过编码器中的检测触点偏转,并通过引脚输出的电位差检测旋转方向,从而进行上翻或下翻的交互操作,两者都需要与PCB上的电路连接,防水效果有限。

此外,机械按键在长期触摸过程中容易损坏,触摸和旋转时编码器中带触点的弹片磨损严重,会影响鼠标的使用寿命,需要有针对性地进行改进设计。

一种基于线性霍尔元件应用的霍尔传感防水鼠标,包括鼠标底板、固定安装在鼠标底板上的印刷电路板和可旋转安装在印刷电路板上方的滚轮,印刷电路板上固定安装有与鼠标左键和右键对应的霍尔微动开关。



基于线性霍尔元件的输出电压随感应磁场强度线性变化的工作特性,通过滚轮的转动带动极性交替的磁场通过双线性霍尔元件,由单片机接收两个线性霍尔元件A输出的电压,使电压变化识别通过的磁场为N极或S极,通过识别S极和N极的变化方式来检测滚轮的反转,从而执行上翻或下翻的命令。有了霍尔微动开关,输出电压也是由磁场感应的,不需要与PCB电路接触和引脚连接,这样就可以在PCB电路板外层独立设置防水涂层,大大增强了防水效果,实用性更强。

与传统鼠标中编码器中接触弹片的摩擦传动相比,两个引脚向PCB电路板上的单片机输出电势,编码器内部长期使用磨损较大,使用寿命较短。这种情况下的感应触发器更灵敏,使用寿命更长。
