霍尔开关在跑步机升降结构中的应用

返回列表 来源:未知 浏览: 发布日期:2021-01-28 09:58:36【

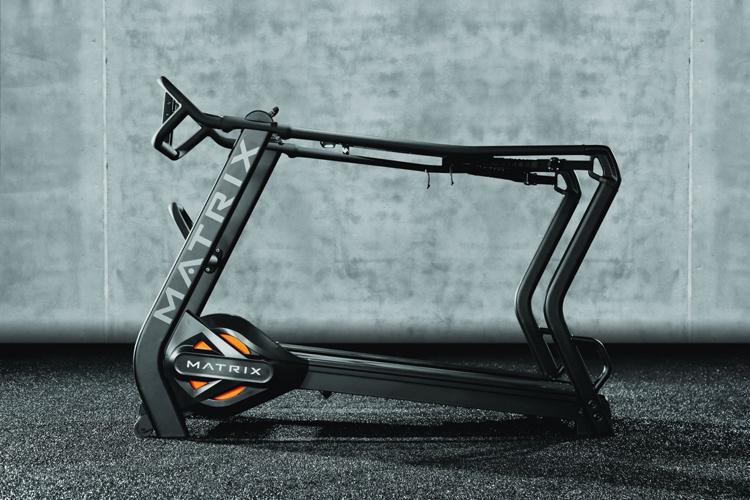

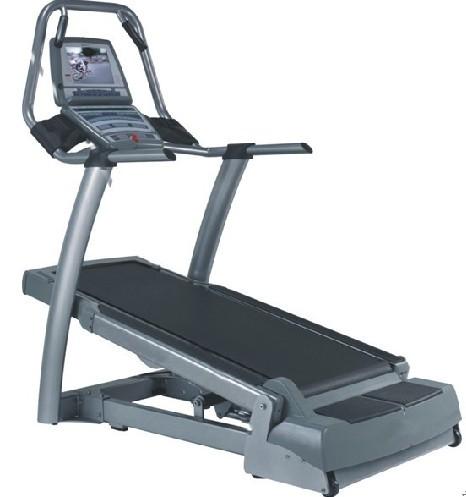

跑步机是一种常见的健身器材。传统跑步机只有跑步功能。为了让跑步者获得更好的体验,目前的跑步机一般都设计有可以带动跑步平台升降的升降结构。通过控制升降结构的升降,可以改变跑步平台的坡度。



现有技术中,跑步机的升降结构包括升降电机和电位器,升降电机通过继电器与控制器连接。工作时,控制器控制继电器的开合,使升降电机正转或反转,然后升降电机通过传动机构带动跑步平台升降。同时,与升降电机的轴相连的电位器指示升降电机的转子位置,控制器通过获取电位器的电阻值可以实时获得运行平台的坡度。

由于电位器是用来检测升降电机转子位置的,而且电位器是接触装置,损耗大,使用寿命短,电位器只能检测运行平台的坡度,所以检测项目单一。

跑步机的升降结构包括升降电机,升降电机包括定子和转子;升降电机的转子轴承和轴承端盖;传动机构包括蜗轮和蜗杆,蜗杆与转子的转轴连接;霍尔开关安装在升降电机的定子或转子上或外部包装外壳上。


这样,当升降结构工作时,控制器控制继电器拉进,控制升降电机转子轴的正反转。转子轴带动传动机构运动,传动机构减速带动升降螺杆上下运动,然后通过升降螺母套带动升降旋臂的上臂运动,使升降旋臂的中臂带动电机座上下运动,从而升降跑步平台的前端,改变跑步平台的坡度。
跑步机的升降结构使用霍尔开关代替现有的电位器来检测升降电机转子轴的位置。因为霍尔开关是一种非接触式装置,所以它的使用寿命比电位器长。同时,霍尔开关还可以根据用户要求检测其他项目,为后续功能扩展提供硬件基础。
