霍尔开关在微型投影仪中的应用

返回列表 来源:未知 浏览: 发布日期:2021-01-21 09:46:08【

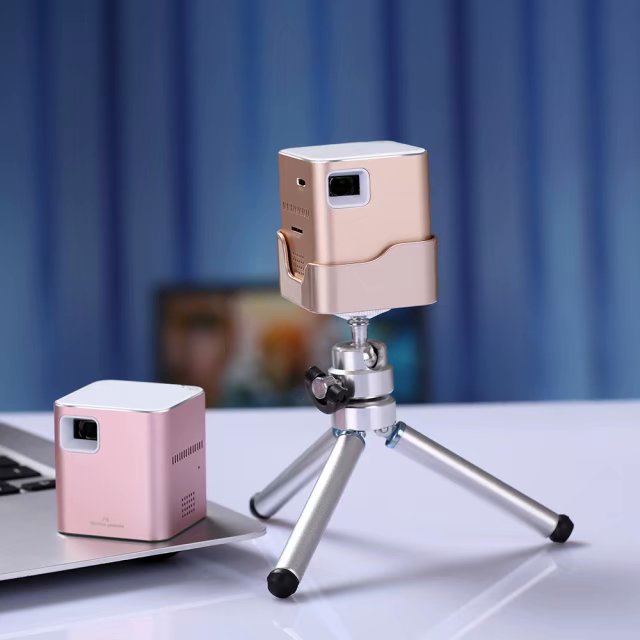

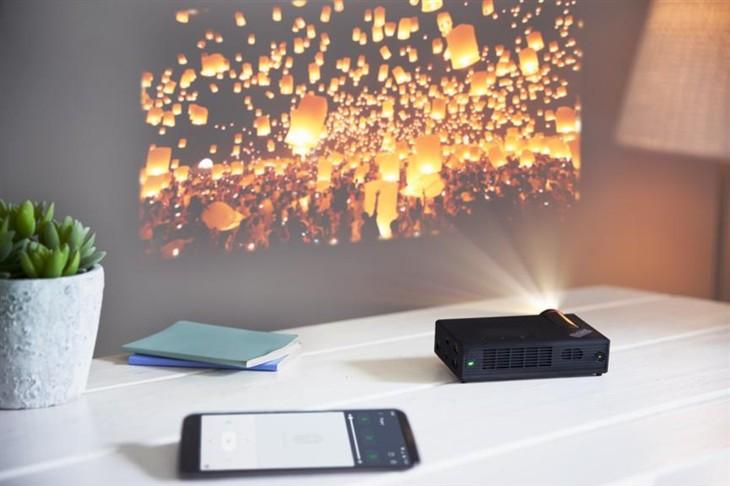

对于微投影仪来说,由于其使用的场合多变,因此就有可能使其将影像投影至不同的方向,而不只将投影投射至垂直的墙上的传统的投影方式,其可将影像投射至办公桌、床上或屋项上,当将投影投至屋顶上时,可以把机身侧过来,但这时会有产生放置不方便、容易倾倒等问题。


一种应用霍尔效应原理来解决上述问题的微型投影仪,包括壳体和设置于壳体内的中央处理器,其特点是,他还包括,全反射棱镜,设置于壳体外的全反射棱镜将接收到的微型投影仪投射的光源反射至与该光源平行的投影面上,且在全反射棱镜上设置有磁铁;霍尔开关,霍尔开关设置于壳体内的可识别所述磁铁的位置,该霍尔开关与中央处理器通讯连接;以及,镜像翻转模块,设置于壳体内的镜像翻转模块与所述中央处理器通讯连接。


进行投影,投射的影像均是反向的,需进行投影源的镜像。为此,在微型投影的壳体内部加入镜像翻转模块,其工作方法为,当需要将投影投至与光源平行的投影面时,按照方案摆放好全反射棱镜后,置于壳体内的霍尔开关检测至设置在全反射棱镜上的磁铁,从而激活镜像翻转模块工作,该镜像翻转模块将投影源进行镜像,经过一次镜像的投影源再经过全反射棱镜的二次镜像后,可使最终投射至投影面上的影像是正常的。
