霍尔开关在火力旋转钮控制炉灶中的应用

返回列表 来源:未知 浏览: 发布日期:2020-11-05 08:39:51【
目前用户的灶具控制火力一般采用可控制火量大小的控制阀,传统的控制阀采用机械式波段开关进行火量大小的控制。机械式波段开关虽然结构简单、生产成本低,但是机械式波段开关中通过两个触片相互触动,实现开关导通与关闭,但在实际应用中动触片和静触片长期相互接触,会出现静触片变形或动触片断裂的情况,造成机械式波段开关接触不良;另外,机械式波段开关裸露在空气中无保护,动触片和静触片容易被氧化,从而接触不良。




为了解决以上出现的问题,弥补现有技术的缺陷,将霍尔开关利用到炉灶中控制阀门开度。

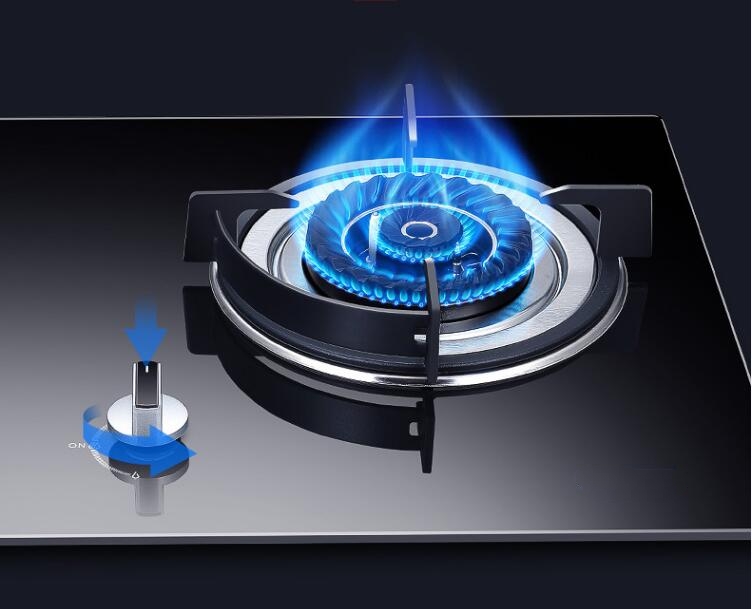

这种霍尔式火力旋钮控制炉灶结构包括:炉体、炉面、装于炉体中调节炉灶火力大小的控制阀、以及装于炉面的对控制阀进行控制的操控件,其中控制阀包括霍尔开关、与霍尔开关的传感信号进行连接的电路板。


操控件与控制阀无接触设置,操控件包括与磁铁件对应设置的磁体且通过磁力转动控制阀。炉面设有控制阀操作区,钮操作区,如果离开该操作区,则旋钮的任何操作,都不能调节灶具火力或时间,避免误操作,另外系统会发出相应的报警信号。

霍尔传感装置则是作为电源开关,当旋钮经过该霍尔传感装置,控制系统接收到该霍尔开关发出的信号,发出指令打开灶具电源开关。如果旋钮再次经过霍尔传感装置,控制系统接收信号后,发出指令关闭灶具电源开关。


本炉灶设计中控制阀中设置的霍尔开关可以无触点、连续的采集信号,使用寿命长,安全系数高。本实用新型中的霍尔开关通过两个分离式磁铁、霍尔元件设于半圆形磁铁A或半圆形磁铁B的中段位置的结构,可实现霍尔元件检测到从半圆形磁铁A中段位置到半圆形磁铁B中段位置的电磁场强度,半圆形磁铁A中段位置到半圆形磁铁B中段位置的电磁场强度的每个点的电磁场强度不同,通过霍尔元件检测到的电压不同,若霍尔元件应用于火力调节开关,即可实现180度的从小火到持续大火的调节。
