霍尔开关在机械键盘中的应用

返回列表 来源:未知 浏览: 发布日期:2020-10-19 09:53:49【

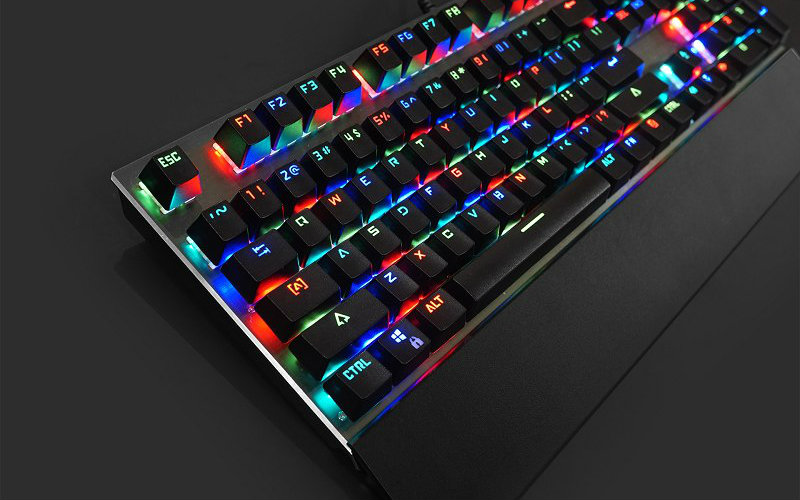

机械键盘是一种常见的键盘,其每一个按键都有一个单独的开关来控制闭合。机械键盘一直作为一种高端产品的代表,受到越来越多的电脑使用者和游戏玩家的欢迎,但是传统的机械键盘是将光晶体发射和接收装置设置在键盘开关内,底部引脚焊接在PCBA板上,然后将键盘开关卡合在卡槽中,最后通过旋转铁板上的固定柱将PCBA板与铁板固定,这就导致了一旦某个按键损坏,想要拆卸维修就非常的麻烦,不仅需要拧开固定柱,同时需要将光晶体接收装置和发射装置从PCBA板上拔下,处理困难非常大,而且还很容易导致键盘的损坏,同时该种键盘也不利于大规模工业化的生产。


一种将霍尔元件应用到机械键盘中,器结构包括PCBA板、固定板以及机械键盘开关本体,所述机械键盘开关本体包括壳体和设置在壳体上的按柄,所述机械键盘还包括设置在PCBA板上的霍尔开关,所述按柄上设有用于使霍尔开关电平变化的磁性装置:固定板上设多个卡扣槽,所述壳体上设有卡扣,所述机械键盘开关本体通过卡扣卡合在卡扣槽内,卡扣槽边缘设有固定板间隔柱:安装时,固定板与PCBA板固定连接。

原理
磁性装置的s极向下,霍尔的丝印面与磁性装置的S极相对设置,当按柄按动时,磁性装置的S极考近霍尔开关的印章面,开关输出低电平,当按柄向。上弹起时,s极远离霍尔,霍尔开关输出高电平,从而实现信号的传输,保证了机械键盘的正常工作。


优点
利用霍尔开关代替原来的光晶体装置,霍尔开关具有无触点、低功耗、长使用寿命、响应频率高等特点,内部采用环氧树脂封灌成一体化,所以能在各类恶劣环境下可靠的工作。由于机械和电子是分离设置的,所以霍尔开关不仅可以通过直插的形式安装,也可通过贴片的形式设置在PCBA板上,不仅方便安装,同时也便于维修。
