由于生活中旅行、冶金、食品和药品等方面对安全问题的要求越来越高，而这些方面时常有来自金属物质的安全威胁，因此，设计一种金属探测器对人们的衣食住行来进行保护和检测变得越来越重要，怎样提升和完善金属探测器的性能也成为了国内该领域的一个亟待解决的问题。


随着霍尔开关的发展，使得金属探测方法得到了快速的更新，在小车保护系统以及工业位移监测装置等领域得到了极大的应用，但是大多缺乏稳定的软件算法，其检测的稳定性和实时性受到了极大的限制。


霍尔开关是根据霍尔效应制成的一种传感器，当一块通有电流的金属或半导体薄片垂直放在磁场中，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

常见的接近开关有机械式、电磁感应式和永磁式，本文采用的是电磁感应式接近开关之中的电感式霍尔开关，该类型的传感器是一种金属感应器件，当金属物体靠近振荡感应头时，物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，开关内的振荡器由于外界环境发生变化而引起频率偏移或停振，由此识别有无金属物体靠近，进而使开关通或断。


系统架构

系统架构分为三个部分

第一部分是数据的采集，由霍尔开关传感器检测到金属后，输出数字量；

第二部分是数据的处理，霍尔开关产生的数据送到单片机后，经单片机的处理，输出控制信号，对检测指示灯的亮灭进行控制；

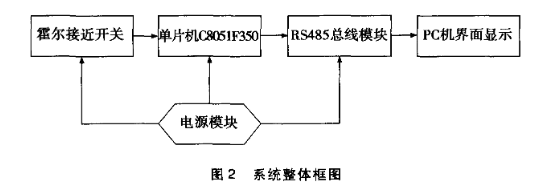

第三部分是上位机通信模块，通过RS-485总线与PC机通信，通过VC编程实现远程监控检测装置。整体框图如图2所示。
