霍尔开关在摄像机音圈电机中的应用

返回列表 来源:未知 浏览: 发布日期:2020-05-18 14:54:12【
随着电子信息产业的快速发展,各种信息平台和自媒体平台的迅速崛起,我们正处于一个全新的图像、音频和视频立体时代,一个由图像、语音信息和互动交流组成的网络信息时代。

其中,数字图像技术极其重要,因为直观的图像和视频更容易被人们直观地理解,不需要太多的描述,便于传播和使用立体。它是现代社会人们记录信息的重要手段之一,并逐渐成为大众的基本生活技能之一。如今,照相机的使用在家庭生活、工作、学习和娱乐中是不可或缺的。摄像机与我们的生活密切相关。现在许多电子娱乐办公设备都装有摄像头,人们对拍摄的效果和功能也越来越看重。随着人们对相机需求的提高,音圈电机已经被制造企业用于自己的产品中。



音圈电机也被称为音圈马达,因为音圈电机的原理与扬声器的原理有些相似。它具有高频率响应和高精度的特点。无论是直线运动还是摆动运动,其原理都是在永久磁场中改变电机中线圈的直流电流,控制弹簧片的拉伸位置,从而上下移动。

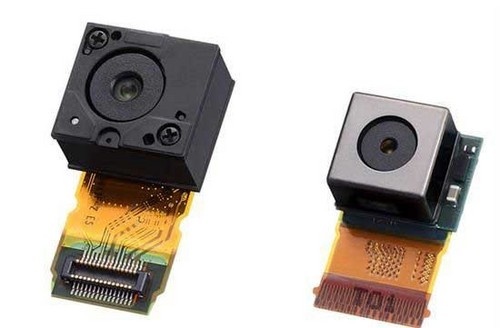

相机变焦镜头和手机变焦镜头需要配备高性能小型自动变焦驱动器。目前,市场上高效的小型电磁驱动器通常包括音圈电机和定位控制系统。其中,定位控制系统通过霍尔开关的输出电压调节运动部件的位置,实现自动对焦功能。

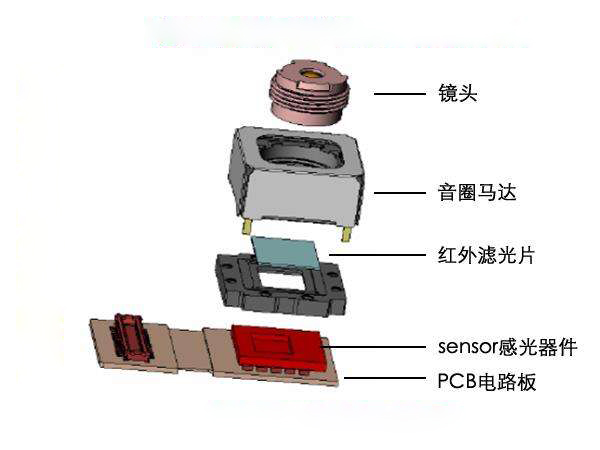

驱动器可以分为两部分:移动部分和固定部分。活动部分主要包括镜头模块的镜头、镜头支架和两个永磁体;固定部包括霍尔开关、两个线圈和两个垂直于固定座的导杆。

当相机自动对焦时,线圈和永磁体将产生电子相互作用,从而产生向上的力来驱动镜头支架和镜头模块。霍尔开关固定在靠近永磁体的一侧,以感测驱动器的位移部分的位移,并输出对应于磁场强度的模拟信号。在处理模拟信号之后,计算适当的线圈保持电流,并将其用于调节透镜模块的位置,使得其能够保持在聚焦位置。
