霍尔开关在电动牙刷中的应用

返回列表 来源:未知 浏览: 发布日期:2020-05-04 09:06:10【
现在,电子产品智能化是一种市场趋势。电动牙刷也不例外。目前电动牙刷越来越普及到人们的生活中,人们希望牙刷可以更好的为我们的牙齿提供服务。

原理:

电动牙刷主要是通过电动机芯的高速旋转和振动,刷头产生高频率震动,快速将牙膏分解为细微的泡沫,可以深入清洁牙缝。电动牙刷与普通牙刷相比更容易彻底清除牙菌斑、减少牙龈炎、牙周病和牙龈出血的口腔疾病。

市场上有很多电动牙刷,但使用的电机有以下几种:机械扭矩型振荡电机、刷式旋转电机、刷式往复振荡电机和无刷往复振荡电机。与前两款产品相比,带刷往复振动电机和无刷的性能明显要好得多。频率可以相对较高,并且扭矩将相应增加。振幅可以通过软件调节。

工作原理

有刷直流电机的换向总是通过电刷与安装在转子上的环形换向器接触来实现的。另一方面,直流无刷电机通过霍尔传感器将转子位置反馈给控制电路,从而可以知道电机换相的准确时间。由于换向器与转子固定在一起,电刷与外壳固定在一起(定子),所以当电机旋转产生电阻和热量时,电刷与换向器之间会不断产生摩擦。因此,有刷电机存在机械摩擦和功率损耗。它的使用寿命取决于电刷,并且频率不太高。由于碳刷的磨损,其使用寿命不如无刷电机长。

无刷电机不同,因为没有碳刷,所以摩擦小,损耗低。无刷电机通常采用数字变频控制,可控性强。从几转每分钟到几万转每分钟都很容易实现,其使用寿命在几万小时左右。这种电机用于控制要求高、转速高的高端电动牙刷。

霍尔开关在电动牙刷中的应用

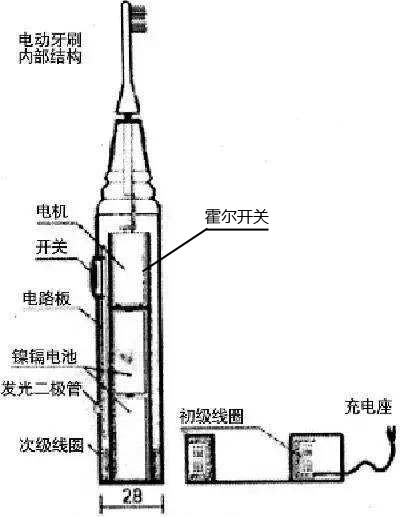

电动牙刷包括手柄部分,该手柄部分包含动力驱动系统;一种刷头组件,包括刷头臂和位于其远端的刷元件;传动系组件,用于响应于动力驱动组件的驱动信号产生刷头组件的运动;磁体,其定位成根据刷头组件的运动而运动,该磁体产生磁场;安装在磁场中的霍尔开关,其中磁场响应相对于驱动信号的相位具有相移;以及处理器,用于确定在刷牙操作期间由刷元件上的负载引起的霍尔开关输出的相移,并用于基于器具中存储的信息产生指示负载的信号,该信号将相移值与负载相关联。
