霍尔开关在燃气表中的应用

返回列表 来源:未知 浏览: 发布日期:2020-04-27 09:11:03【
随着人们生活水平的提升,越来越多家庭用上了天然气或者管道煤气。在以前人们家里常用的燃料是木柴、煤等资源,不仅浪费资源还污染环境,现在燃气直接通过管道传输到每家每户,清洁环保。燃气表用来记录每家每户使用燃气的量,以方便能按照每月消耗的燃气来缴费。

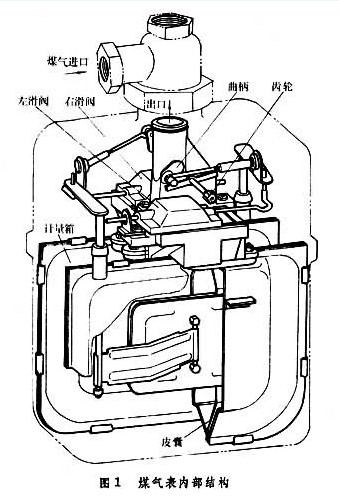

燃气表是靠燃气的压力对外做功推动滚轮计数器计数的。燃气表设有一对进气口,当气体在使用过程中从燃气表内部流动时会带动相应的机械传动装置旋转。将磁体固定在齿轮上的某个位置,并将霍尔开关安装在相对于变速箱齿轮的适当位置。每当齿轮转动时,当磁块转动过霍尔开关时,霍尔开关所处环境的磁场就会发生变化。由于霍尔效应,霍尔传感器将产生相应大小的霍尔电位。通过测量由脉冲计数器产生的霍尔电势的脉冲数,可以获得齿轮的转数,并且可以通过齿轮转速和气体之间的关系获得使用的气体量流量。




因为用霍尔开关测量燃气表时,容易受到外部磁场环境的干扰。因此,有些人用它来吸附煤气表流量上的磁铁来干扰计数,从而达到偷煤气的目的。为了解决这个问题,可以在仪器内部安装一个霍尔开关来检测外部磁场。发生这种情况时,触发报警装置可以避免造成严重损失。

建议燃气表使用全极性霍尔开关。它能对永磁体或电磁铁产生的磁场做出反应。霍尔开关非常灵敏,专为低功耗应用而设计。它可以对南极或北极的磁场作出反应,而无需极性确认。它更容易集成到系统中,大大降低了系统的成本。低功耗霍尔传感器采用双极性CMOS技术和定时电路,在很短的时间内打开电源,在工作周期的其他时间关闭电源,大大降低了电源的平均功耗
