霍尔元件在音圈电机中的应用

返回列表 来源:未知 浏览: 发布日期:2020-04-14 10:50:05【
随着电子信息行业迅猛发展,各种信息平台以及自媒体平台快速崛起,现在似乎正处于一个全新的图像影音立体的时代。一个由影像画面、语音信息和互动交流共构成的网络信息时代。

其中,数码影像技术极为重要,因为直观的影像视频更容易让人们直观的去了解,不需要过多的描述,传播方便、使用立体。是现代社会人们记录信息的重要手段之一,也慢慢成为广大群众的基本生活技能之一。现在,无论是在家庭生活中、工作学习以及娱乐等都离不开摄像机的使用。视频摄像已经与我们的生活息息相关。并且现在很多的电子娱乐办公设备都安装有摄像机。随着人们对摄像头要求的提高,音圈电机相继被制造企业运用于自家的产品中。



音圈电机(英文缩写VCM),因为其本身的原理有些类似扬声器,所以称之为音圈电机,具有高频响、高精度的特点。无论是直线型还是摆动型,它的原理是在一个永久的磁场内,改变电机内线圈的直流电流的大小,控制弹簧片拉伸的位置,从而上下运动。

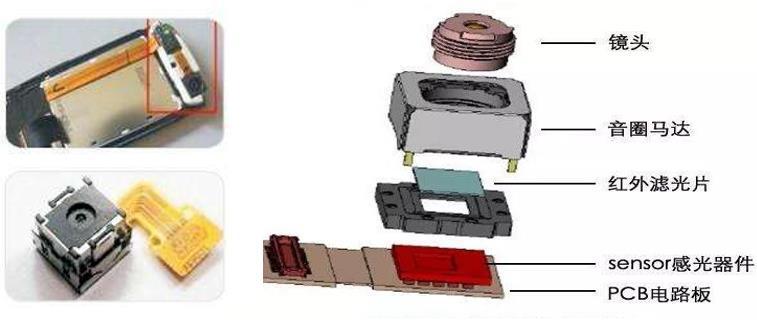

摄像机变焦镜头和手机变焦镜头需要配备高性能的小型自动变焦驱动器。目前,市场上高效的小型电磁驱动器通常包括音圈电机和定位控制系统。其中,定位控制系统通过霍尔元件输出电压调节运动部件的位置,实现自动对焦功能的。

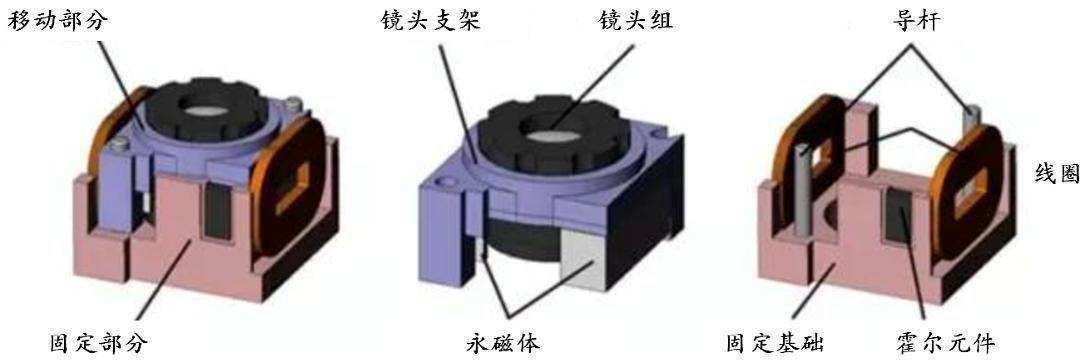

驱动器可以分为两个部分:移动部分和固定部分。活动部分主要包括镜头模块透镜、镜头支架和两个永磁体;固定部分包括一个霍尔元件,两个线圈和两个垂直固定座的导杆。

当摄像头自动聚焦时,线圈和永磁体将产生电子相互作用,从而产生向上的力来驱动镜头支架和镜头模块。霍尔元件固定在靠近永磁体的一侧,以感测驱动器的位移部分的位移,并输出相对应于磁场强度的模拟信号。在处理模拟信号之后,计算适当的线圈保持电流,并将其用于调节透镜模块的位置,使得它可以保持在聚焦位置上。
