霍尔元件在电脑绣花机中的应用

返回列表 来源:未知 浏览: 发布日期:2019-12-16 15:14:36【
霍尔元件在电脑绣花机中有着广泛的应用,其中电脑绣花机的针位检测板中,常用到单极霍尔来检测换色是否到位。

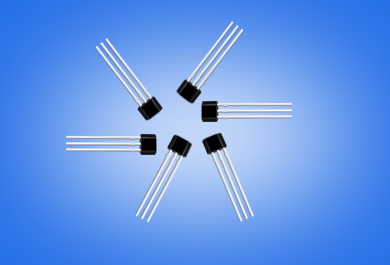

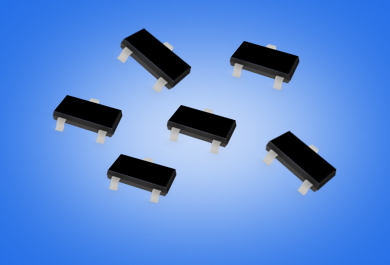

针位检测板会用到多个单极霍尔元件,每逢单个霍尔元件与磁铁靠近时,霍尔会触发,输出低电平信号,从而实现确定换色到位的效果。由于用到霍尔较多,所以该类产品常用到性价比较高的单极霍尔元件HX3144,.霍尔有SOT-23贴片,TO-92S插件两种封装,具有很高的一致性和稳定性。

HX3144单极霍尔效应集成电路是由电源反接维护、内部电压稳压单元、霍尔电压发生器、差分放大器、施密特触发器和集电极开路输出级组成的磁敏传感器电路,其输入为磁感应强度,输出是一个数字电压信号.
它是一种单磁极作业的磁敏电路,适合于矩形或许柱形磁体下作业.HX3144 能够在-40 ℃到150℃
温度规模作业,电源电压作业规模从3.8V 到40V,有很好的一致性和稳定性。
