霍尔电流电压传感器的工作原理

发表时间：2019-10-07 08:52:56

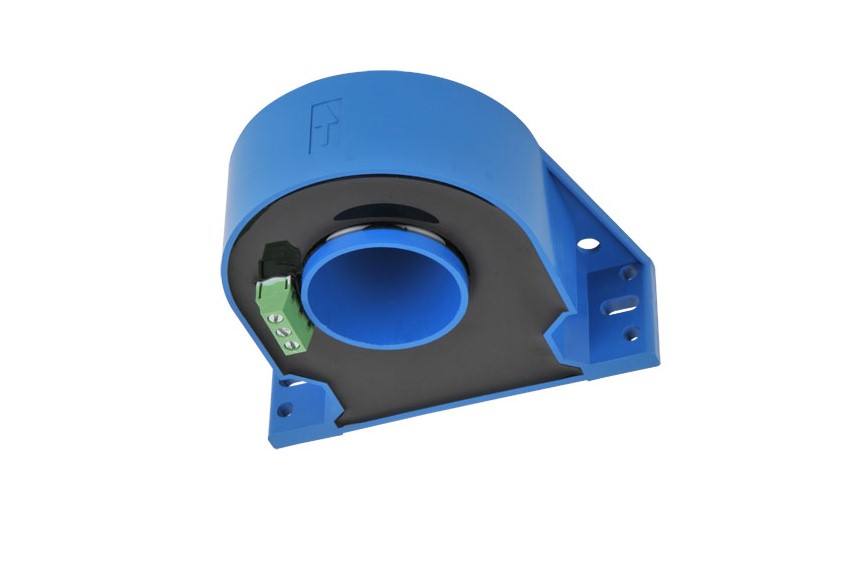

直接测量霍尔电流传感器

原边电流Ip生成的电流集中在磁路，并且霍尔设备检测到霍尔电压信号，该信号被放大器放大，从而准确反映原边电流。

磁天平霍尔电流传感器

原边由电流Ip产生的磁通量与由次级电流Is产生的由次级绕组Is产生的磁通量平衡，次级电流Is由霍尔电压的放大产生。次级电流Is准确反映了原边电流。

磁天平霍尔电流传感器

原边电压Vp由原边电阻R1转换为原边电流Ip，Ip产生的磁通量与霍尔电压产生的次级电流Iss的次级绕组产生的磁通量平衡。次级电流Is准确地反映了原边的电压。

霍尔电流和电压传感器功能

◎直接测量型霍尔电流传感器（50A . 10000A）

一，测量频率：0 . 50KHz

二，反应时间：<7uS

三，线性度：1％

四，功耗低

◎磁平衡霍尔电流传感器（1A . 1000A）

一，测量频率：0 . 150KHz

二，精度：0.2％

三，反应时间：<1uS

四，线性好：0.1％

◎磁天平霍尔电流传感器

一，测量频率：0 . 20KHz

二，线性好：0.1％

三，反应时间：40uS

使用传感器模块的注意事项

◎使用传感器模块时，请先打开次级电源，然后打开原边的电流或电压。

◎选择传感器模块时，应根据测量范围，精度，反应时间，接线方式等参数选择不同类型的传感器。

◎测量电流时，最好用单根导线填充传感器模块的孔，以实现最佳的动态性能和灵敏度。

◎传感器模块的最佳测量精度是在额定值以下进行测量的。当测量值低于额定值时，原边使用多个绕组使总安培匝数接近额定值，从而获得最佳的测量精度。

◎当前总线温度不得超过100度。
